Közvetlenül a processzor tokozásába ágyazott MicroLED fényforrásokra kapott szabadalmat az Intel: a frissen közzétett mérnöki dokumentáció alapján a mikroszkopikus diódák az új generációs üveg hordozórétegen kapnak helyet. A félvezető lapkákhoz kapcsolt RGB egységek esztétikai feliratok megvilágítására és közvetlen hardveres hibaüzenetek kijelzésére is alkalmasak.
Üveg hordozó és szilícium-nitrid: hogyan fér el a kijelző a lapkán?

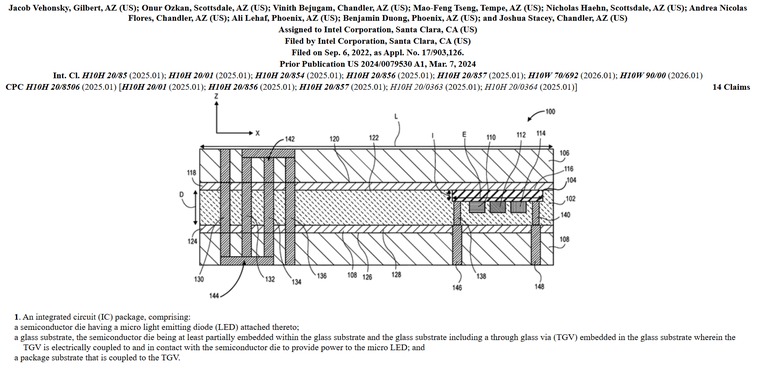

Az amerikai szabadalmi hivatal (USPTO) adatbázisában közzétett US 12,733,303 számú dokumentum szerint a MicroLED-ek közvetlenül a processzor tokozási rétegei közé kerülnek. A rétegrend központi elemét az üveg hordozóréteg (glass substrate) képezi, amelyet két hagyományos polimer hordozóréteg közé préselnek. A rögzítést a felületekre felvitt szilícium-nitrid (Si3N4) rétegek biztosítják.
A félvezető lapkák elhelyezéséhez lézeres kezeléssel és maratási eljárással alakítják ki az üvegben lévő üregeket. A tápellátást és az adatjelek továbbítását üvegen átvezető mikrofuratok (Through-Glass Vias, TGV) valósítják meg, amelyeket galvanizált rézbevonattal tesznek vezetővé. A MicroLED-ek közvetlenül a számítási lapkára kapcsolódhatnak, vagy mikroszkopikus nanohuzalokon keresztül kapják a vezérlést. A technológia az üveg hordozók tízszeres összeköttetési sűrűségére és mechanikai síklapúságára épít.
Státuszjelző diagnosztika és világító feliratok a kupak alatt
A szabadalmi leírás két alapvető felhasználási területet határoz meg a tokozásba épített fényforrásoknak. Az egyik irányvonal az esztétikai testreszabás: a több színben (RGB) világító mikroszkopikus diódák kirajzolhatják a processzor típusjelzését vagy a gyártó emblémáját. A megoldás külső RGB-kábelek vagy alaplapi világításvezérlők nélkül adhat egyedi vizuális visszajelzést a számítógépház belsejében.
A másik, gyakorlatiasabb szerepkör a közvetlen hardveres diagnosztika. A diódák előre programozott felvillanási mintákkal és színkódokkal közvetítik az egyes rendszerállapotokat. A mérnökök és felhasználók így a processzor felületéről olvashatják le az indítási folyamat (POST) fázisait, a túlmelegedési riasztásokat vagy a hardveres hibakódokat. Ez a funkció teljesen függetlenül működik az alaplap hétszegmenses kijelzőitől és az operációs rendszer szoftveres naplóitól. A leírás rögzíti, hogy a kész termékek összetett diódamezőket (array) kaphatnak a tokozás felületén a többpontos állapotjelzéshez.
Hűtési kérdőjelek és az optikai jövő
A tokozásra integrált kijelzők asztali megvalósítása komoly fizikai kihívást rejt magában. A hagyományos asztali processzorok tetejét fém hőelosztó kupak (IHS) fedi, amelyre robusztus léghűtő borda vagy vízhűtés blokk fekszik fel. A közvetlen fizikai érintkezés és a hővezető paszta elfedné a tokozás tetején világító apró fényforrásokat. A megoldás elsősorban a kupak nélküli (bare-die) mobilchipeknél, a foglalat keretén kívül eső hordozósávokon vagy átlátszó ablakkal ellátott hőelosztóknál válhat láthatóvá, ahogy a 2000 wattos mikrocsatornás hűtéseknél is kísérleteznek új rétegrendekkel.
Hosszabb távon a technológia mélyebb mérnöki jelentőséggel bír. Ahogy a TrendForce iparági elemzése és a SEMICON Taiwan rendezvényen bemutatott optikai prototípus is rámutatott, a MicroLED fényforrások tokozásba integrálása alapvető lépés a szilícium-fotonikai és Co-Packaged Optics (CPO) adatátvitel felé. Bár a most megadott szabadalom elsősorban a fizikai rétegrendre és a vizuális állapotjelzésre fókuszál, a Through-Glass Vias furatokon át sugárzott fény a jövőbeli lapkák közötti ultragyors optikai kommunikáció kiindulópontja lehet.
Egy szabadalmi bejegyzés természetesen sosem garantálja az azonnali bolti megjelenést. Az Intel már több mint négy éve, 2022-ben nyújtotta be a kérvényt, amely a hivatalos üveg hordozós ütemtervvel párhuzamosan most vált véglegessé. Az elkövetkező években dől el, hogy a világító CPU-feliratok eljutnak-e a boltok polcaira, vagy az eljárás megmarad a gyári tesztpadok és a belső mérnöki diagnosztika zárt világában.
