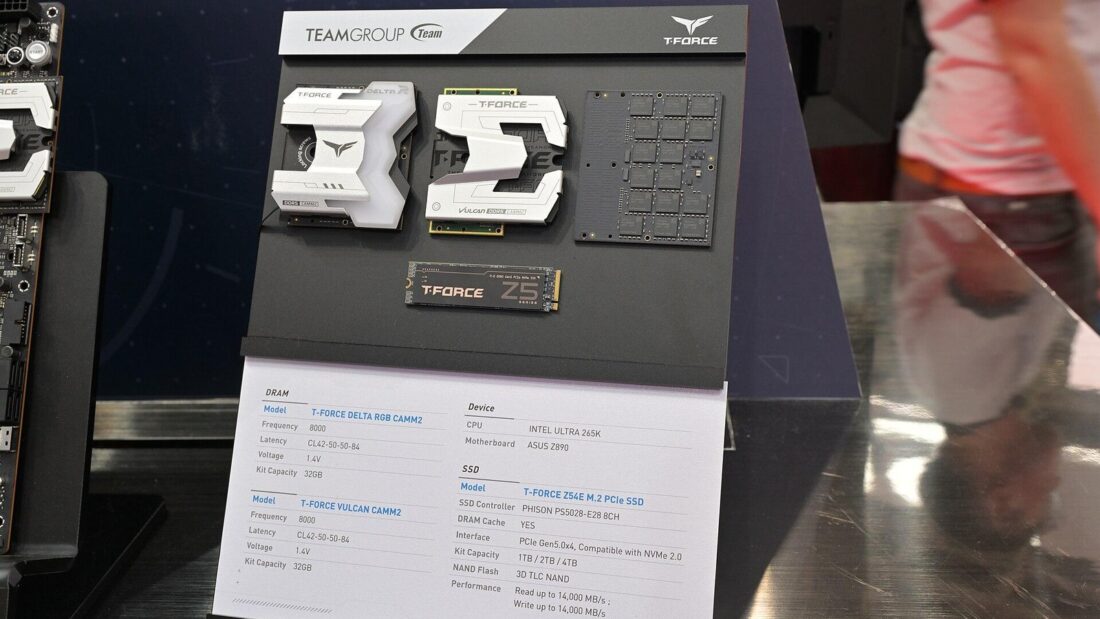

A személyi számítógépek memóriatechnológiája az elmúlt évtizedek legjelentősebb szerkezeti átalakulásán megy keresztül. Miközben a DDR5 szabvány elméletben hatalmas adatátviteli sávszélességet biztosít, a hagyományos, alaplapra merőlegesen illeszkedő modulok 6400 MT/s felett komoly elektromos és jelintegritási korlátokba ütköznek. Az asztali számítógépeknél a CUDIMM modulok és a rajtuk elhelyezett CKD vezérlőchip, a hordozható gépek világában pedig a huszonhét éves SO-DIMM szabványt felváltó CAMM2 és LPCAMM2 formátum jelenti a választ a fizikai korlátokra.

Miért fulladnak ki a hagyományos memóriamodulok 6400 MT/s felett?

A hagyományos asztali UDIMM és a hordozható gépekben használt SO-DIMM modulok működési elve évtizedek óta változatlan: a processzorba épített memóriavezérlő (IMC) közvetlenül vezérli és látja el órajellel a modulokon található DRAM lapkákat. Amikor az órajel túllépi a 3200 MHz-et (ami a DDR, azaz Double Data Rate elv miatt 6400 MT/s effektív adatátviteli sebességet jelent), a nyomtatott áramköri lap réz nyomvonalainak parazita kapacitása és ellenállása drasztikusan lerontja az elektromos jelek minőségét.

A foglalatok fizikai érintkezőin fellépő jelvisszaverődések, a jelintegritási torzulások (jitter) és az órajel-eltolódások (clock skew) miatt a processzor memóriavezérlője egyre nehezebben különíti el a beérkező adatbitek logikai állapotát. Kétcsatornás elrendezésben vagy négy memóriasáv egyidejű használatakor a terhelés megsokszorozódik, emiatt a hagyományos DDR5 konfigurációk gyakran csak a gyári specifikációknál jóval alacsonyabb frekvencián képesek stabilan működni.

CUDIMM és a CKD lapka: Órajel-regenerálás az asztali alaplapokon

A JEDEC által publikált szabvány (JESD323) ezt a szűk keresztmetszetet egy dedikált áramköri komponens beépítésével hidalja át: ez a Client Clock Driver (CKD). A Clocked Unbuffered Dual In-Line Memory Module (CUDIMM) nyomtatott áramkörének közepén elhelyezett mikrolapka egy belső fáziszárt hurok (PLL – Phase-Locked Loop) áramkört tartalmaz. A processzortól érkező referencia-órajelet a CKD fogadja, teljesen újragenerálja és megtisztítja az elektromos zajtól, majd helyben, a modul közvetlen nyomvonalain osztja szét a DRAM lapkák felé.

A modul fizikai méretében és 288 érintkezős felületében megegyezik a hagyományos DDR5 modulokkal, a belső működése azonban tehermentesíti a processzor integrált memóriavezérlőjét. A tervezők felkészítették a technológiát a régebbi hardverekre is: a CKD rendelkezik egy úgynevezett PLL Bypass üzemmóddal. Amennyiben a modult olyan alaplapba helyezik, amely nem támogatja a vezérlőchip kezelését, az áramkör kikapcsol, és a modul szabványos UDIMM-ként üzemel tovább.

A dedikált firmware-t futtató új generációs alaplapokon, valamint az Intel Core Ultra 200 (Arrow Lake) platform processzoraival a CKD aktív regenerációja lehetővé teszi a 8000, 8800 vagy akár 9600 MT/s feletti gyári XMP és EXPO profilok stabil, mindennapi használatát. Ugyanez az aktív órajel-vezérlés jelenik meg a hordozható gépek hagyományos méretű foglalataiban is CSODIMM elnevezéssel.

CAMM2 és LPCAMM2: 27 év után búcsúzik a SO-DIMM

A hordozható számítógépek szegmensében a SO-DIMM foglalat 1997-ben, az első SDRAM generáció idején debütált, és az évtizedek során a modern laptopok vékonyításának és sávszélességének legfőbb fizikai akadályává vált. A ferdén vagy egymásra helyezett modulok foglalatai vastagok, az érintkezők hosszú jelutakat kényszerítenek a nyomtatott áramkörre, a kétcsatornás működéshez pedig két különálló fizikai modult kell beépíteni a szűkös gépházba.

A JEDEC gondozásában rögzített CAMM2 memóriaszabvány (JESD318) teljesen feladja a hagyományos foglalatos megközelítést. A modul laposan illeszkedik az alaplap felületére, és egy LGA-jellegű, felületi nyomással záró csatlakozón (Compression Attachment) keresztül, csavaros rögzítéssel kapcsolódik a rendszerhez. A megoldás 57 százalékkal vékonyabb profilt biztosít, ami közvetlenül javítja a karcsú gépházak belső hűtési légáramlását.

Mivel a függőleges érintkezőtüskék teljesen eltűntek, a processzor és a memóriachipek közötti távolság a töredékére csökkent, minimalizálva a parazita kapacitásokat és a jeltorzulást. A CAMM2 további strukturális előnye, hogy egyetlen fizikai modulon belül megvalósítja a teljes 128 bites, kétcsatornás memóriavezérlést, így egyetlen modul beépítésével is elérhető a maximális elméleti sávszélesség.

A kulcskülönbség: Normál CAMM2 vagy LPCAMM2?

A szabvány két egymástól független, fizikailag eltérő tűkiosztású kategóriát határoz meg, amelyeket vásárláskor és bővítéskor határozottan el kell különíteni. A standard CAMM2 modulok hagyományos DDR5 lapkákat használnak. Elsődleges célterületüket a nagy számítási kapacitást, hatalmas memóriaméretet (akár 128 GB-ig terjedő modulokat) igénylő mobil munkaállomások és csúcskategóriás gamer gépek alkotják.

A vékony, energiatakarékos gépek piacát az LPCAMM2 csatlakozó-specifikáció célozza meg, amely az alacsony fogyasztású LPDDR5 és LPDDR5X lapkákra épül. Az LPDDR memória eddig kizárólag az alaplapra forrasztott (BGA) változatban létezett, mert a 7500–8533 MT/s közötti magas órajelek megkövetelték a processzor közvetlen közelségét. Ez a gyakorlat éveken át teljesen ellehetetlenítette a gépek utólagos bővítését és javítását. Az LPCAMM2 megszünteti ezt a kötöttséget: az LPDDR5X alacsony készenléti fogyasztását és magas sávszélességét moduláris, csavarhúzóval cserélhető formátumban teszi elérhetővé.

Késleltetés és az asztali jövő: Mi várható a gyakorlatban?

A növekvő adatátviteli sebességek láttán a felhasználók gyakran aggodalommal figyelik a megnövekedett CAS Latency (CL) értékeket. Míg a korai DDR5 készletek CL30 és CL36 közötti időzítésekkel futottak, a 8000–9200 MT/s sebességű CUDIMM modulok CL40 vagy CL44 értékekkel kerülnek a piacra. A valós elérési idő azonban a ciklusidő és a ciklusszám szorzata: a magasabb órajelen pörgő modul valós elérési ideje nanoszekundumban kifejezve megegyezik a korábbi generációkkal, miközben a folyamatos adatátviteli sávszélesség drasztikusan magasabb.

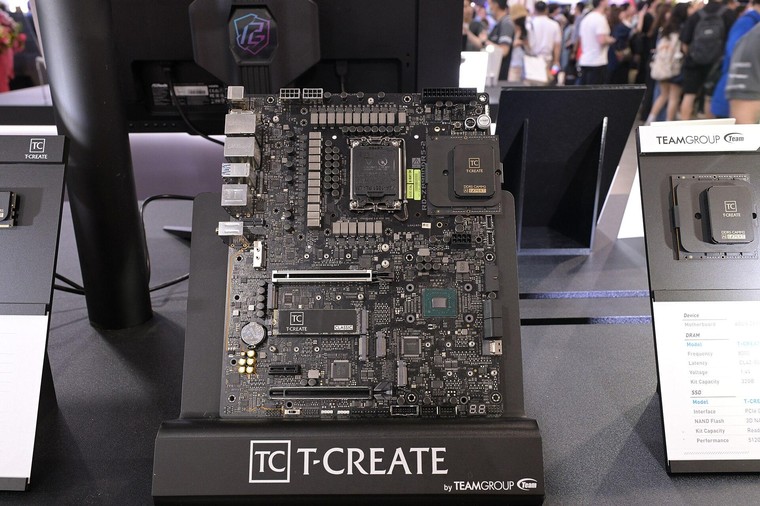

Asztali LGA 1851 alaplap a processzorfoglalat mellé fektetett CAMM2 memóriával
Kísérleti asztali LGA 1851 alaplap a foglalat mellé fektetett CAMM2 modullal. Forrás: Wikimedia Commons / Sinceri

A technológiai átállás az asztali gépek felépítését is átrajzolhatja. Az alaplapgyártók műhelyeiben már készülnek azok a kísérleti asztali alaplapok, ahol a hagyományos DIMM sávok helyét egyetlen, a processzorfoglalat közvetlen közelébe fektetett CAMM2 modul veszi át. A minimális nyomvonalhossz a jövőben még tisztább jelátvitelt tesz lehetővé, megalapozva a következő években érkező memóriagenerációk stabilitását.
