Egyedi kiegészítő áramköri lapkával oldotta meg a GeForce RTX 5090 tápcsatlakozójának hírhedt melegedési gondjait egy hardverrajongó az r/pcmasterrace fórumon közzétett beszámolója szerint. A DallasGrave néven publikáló modder ahelyett, hogy lecserélte volna a gyári 16 tűs aljzatot, közvetlenül annak érintkezőire forrasztott egy saját tervezésű segédpanelt. A kiegészítő két szabványos 8 tűs PCIe tápkábellel egészíti ki az eredeti 12VHPWR vezetéket, így a kártya csúcsfogyasztása három bemenet között oszlik meg.
Túlterhelt érintkezők helyett háromágú tápelosztás
A 12VHPWR és a frissített 12V-2×6 szabvány eredeti célja a gépházon belüli kábelrengeteg csökkentése volt, a gyakorlatban azonban a kompakt csatlakozó tűréshatárai gyakran szűkösnek bizonyulnak a modern csúcsgrafikus kártyák 500–600 wattos fogyasztási tüskéi mellett. Az elmúlt hónapokban több alkalommal láthattunk példát arra, hogy még 500 wattos limit mellett megolvadt csatlakozók okoztak hardverhibát a kártyákon az apró érintkezőfelületek fokozott áramsűrűsége miatt.

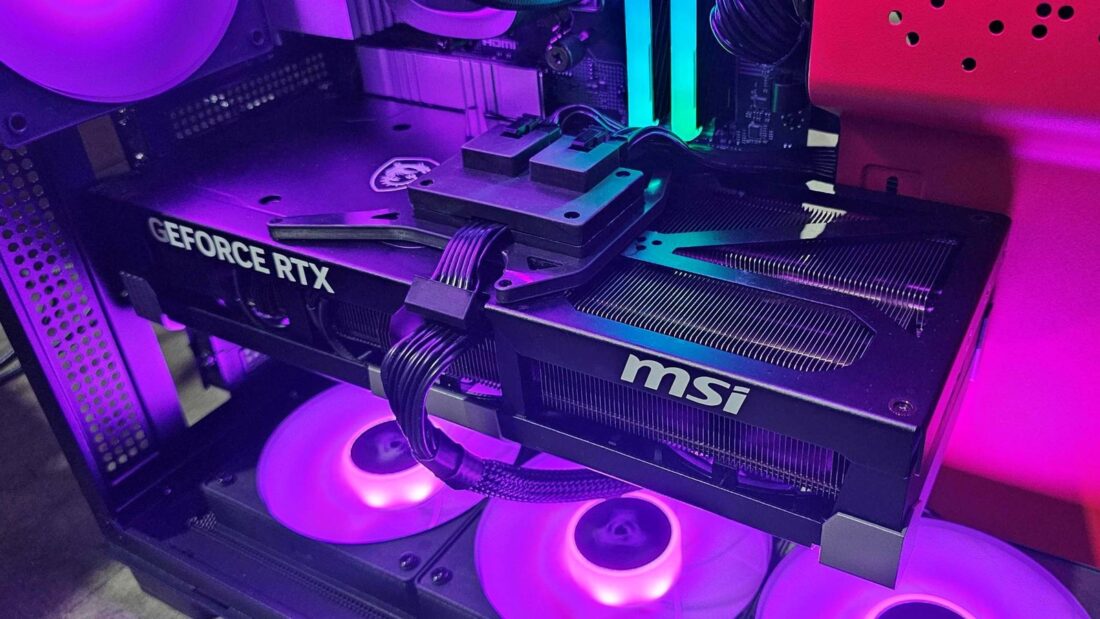

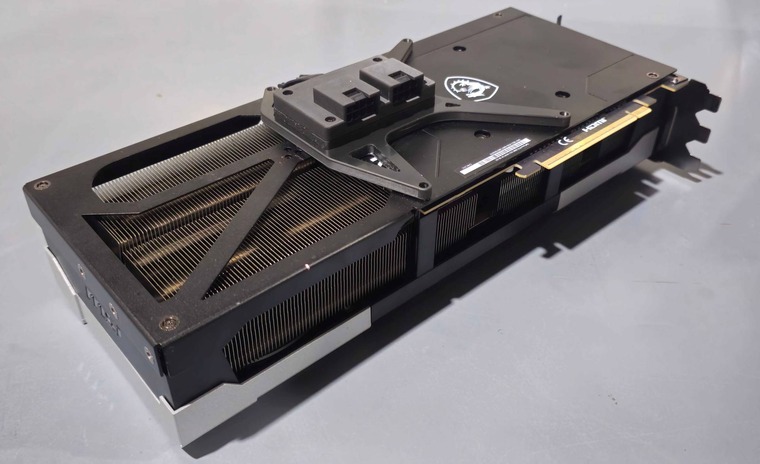

A Reddit közösségében megosztott modifikáció ezt a pontszerű terhelést hidalja át. A nyomtatott áramkör hátoldalára rögzített kiegészítő panel a 12 voltos sín kontaktusait kivezeti két klasszikus 8 tűs PCIe aljzatra. A tápegység felől így a gyári 16 tűs kábel mellett két különálló PCIe ág is táplálja a grafikus processzort, párhuzamosan elvezetve az áram jelentős részét a kritikus foglalat közvetlen környezetéből.
48 órás tartósteszt 550 wattos folyamatos terhelésen
A készítő a gyakorlatban is tesztelte az elkészült megoldást. A mérések során a GeForce RTX 5090 folyamatosan 550 wattos terhelést kapott 48 órán keresztül, miközben az áramelosztást és a komponensek felületi hőjét figyelték. A párhuzamos bekötésnek köszönhetően a bemenetek mindegyikén mindössze 3 amper körüli áramerősséget rögzítettek, a vezetékek és a forrasztási pontok hőmérséklete pedig a teljes kétnapos ciklus alatt 40 °C alatt maradt.
Otthoni barkácsolás vagy gyártói tanulság?
Bár az eredmények meggyőzőek, a módszer komoly forrasztási jártasságot igényel, és azonnali garanciavesztéssel jár a drága videokártyán. A hűtőbordák és a burkolatok precíz visszahelyezése, valamint a megfelelő szigetelés elengedhetetlen a zárlatok elkerüléséhez. Noha a modern ATX 3.1-es tápegységek védelmi mechanizmusai és a finomított csatlakozótüskék sokat javítottak a helyzeten, a kísérlet jól mutatja: a mechanikai miniatürizálás helyett a több független kábelen alapuló áramelosztás továbbra is a legbiztosabb garancia a túlzott hőképződés ellen.
