Egy r/PCBaumeister fórumon megosztott eset alapján kiderült, hogy a hagyományos, 8-tűs PCIe tápcsatlakozók is képesek megolvadni extrém körülmények között. Az u/AwarenessHour9192 néven posztoló felhasználó rendszerében lévő AMD Radeon RX 7900 XTX videókártya hosszú hónapokon keresztül instabilan viselkedett: a gép véletlenszerűen fagyott, a monitor pedig gyakran sötétült el egy-egy fekete képernyős hibaüzenet (black screen) kíséretében.

Fagyások, fekete képernyő és deformálódott műanyag

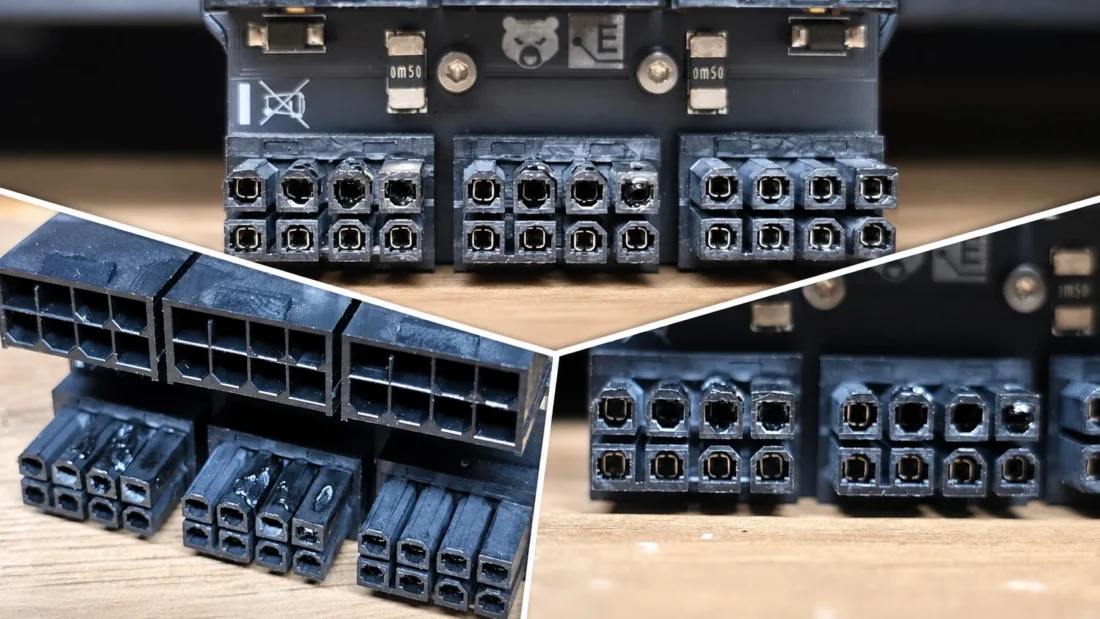

A hiba fizikai oka a kártya kiszerelésekor derült ki. A Radeon RX 7900 XTX tápellátását a tulajdonos egy speciális kiegészítőn, a Thermal Grizzly WireView fogyasztásmérő adapterén keresztül oldotta meg. Ez egy 3x 8-tűs aljzattal rendelkező kijelzős panel, amely 180 fokban visszafordítja a kábeleket, ezen felül valós időben mutatja az áramfelvételt. A szétszerelésnél a felhasználó csak komoly fizikai erő kifejtésével tudta lehúzni az adaptert a kártyáról. A WireView három csatlakozójából kettőn megolvadtak a pinek, a keletkező hő pedig a kártya foglalatának műanyag burkolatát is deformálta.

Az érintkezési ellenállás fizikája: a Thermal Grizzly válasza

A Reddit-poszt alatt a Thermal Grizzly hivatalos képviselője jelezte, hogy a vállalat mérnöki csapata bevizsgálja a jelenséget. A gyártó szerint a hibát meglazult, nem tökéletes fizikai csatlakozás okozta. Egy AMD Radeon RX 7900 XTX csúcsmodell könnyedén felvehet 350-400 wattot terhelés alatt. A szabványos 8-tűs PCIe csatlakozók egyenként hivatalosan 150 watt átvitelére vannak hitelesítve. Ha az érintkezők nincsenek teljesen a helyükre tolva, vagy az adapter fizikai feszülése miatt a pinek csak részlegesen érintkeznek, az átmeneti ellenállás (contact resistance) megnő. A megnövekedett ellenállás a magas áramerősség hatására lokális hőtermelést (Joule-hő) eredményez, ami megolvasztja a műanyag házat.

A felhasználó állítása szerint az adapter teljesen a helyén volt. A merev PCB-re épülő, egyenesen a kártyára csatlakozó fordítók (mint amilyeneket a CableMod is kénytelen volt visszahívni a 16-tűs változatoknál) komoly mechanikai feszültséget vihetnek a foglalatba. Az eset rávilágít, hogy a megfelelő, feszültségmentes fizikai érintkezés ellenőrzése a régebbi 8-tűs csatlakozók esetében is kritikus, különösen a 300 watt feletti fogyasztású modellek telepítésekor.
