A DeepCool PN850M egy 850 wattos, teljesen moduláris, ATX 3.1-es tápegység natív 12V-2×6 csatlakozóval. A burkolatot is levettemróla, hogy megnézzem, milyen alkatrészekből épül fel, majd Thermaltake Dr. Power III műszerrel ellenőriztem az alapvető feszültségértékeket és a csatlakozók felismerését.
A cikkben szereplő példányt a 360 PRSolution LLC és a DeepCool biztosította. A támogatás nem változtatott az értékelésen; a mérési módszer korlátait és a látott alkatrészeket ugyanúgy közlöm, mint egy saját beszerzésű terméknél.
Biztonsági figyelmeztetés: tápegységet csak megfelelő szakismerettel szabad szétszerelni. A primer oldali kondenzátorok a hálózatról leválasztott készülékben is veszélyes feszültséget tárolhatnak.
Mit tud papíron a PN850M?

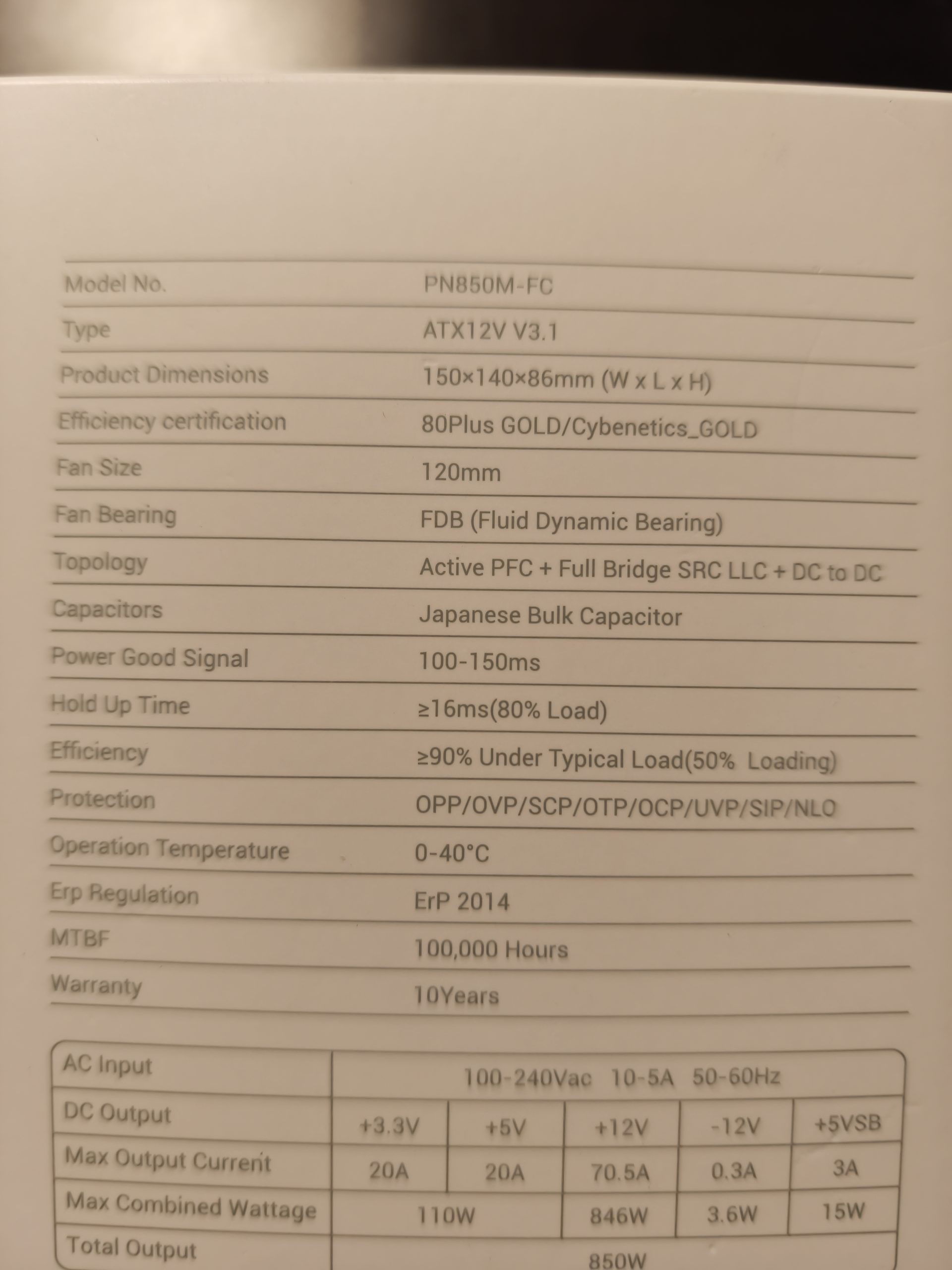

A PN850M 150 × 140 × 86 milliméteres házba került, a 12 voltos ága pedig 70,5 amper, vagyis 846 watt leadására méretezett. A gyártó tíz év korlátozott garanciát vállal rá, az alapvető védelmek között pedig az OPP, OVP, SCP, OTP, OCP, UVP, SIP és NLO is szerepel.
A tápegység 80 Plus Gold minősítést kapott.

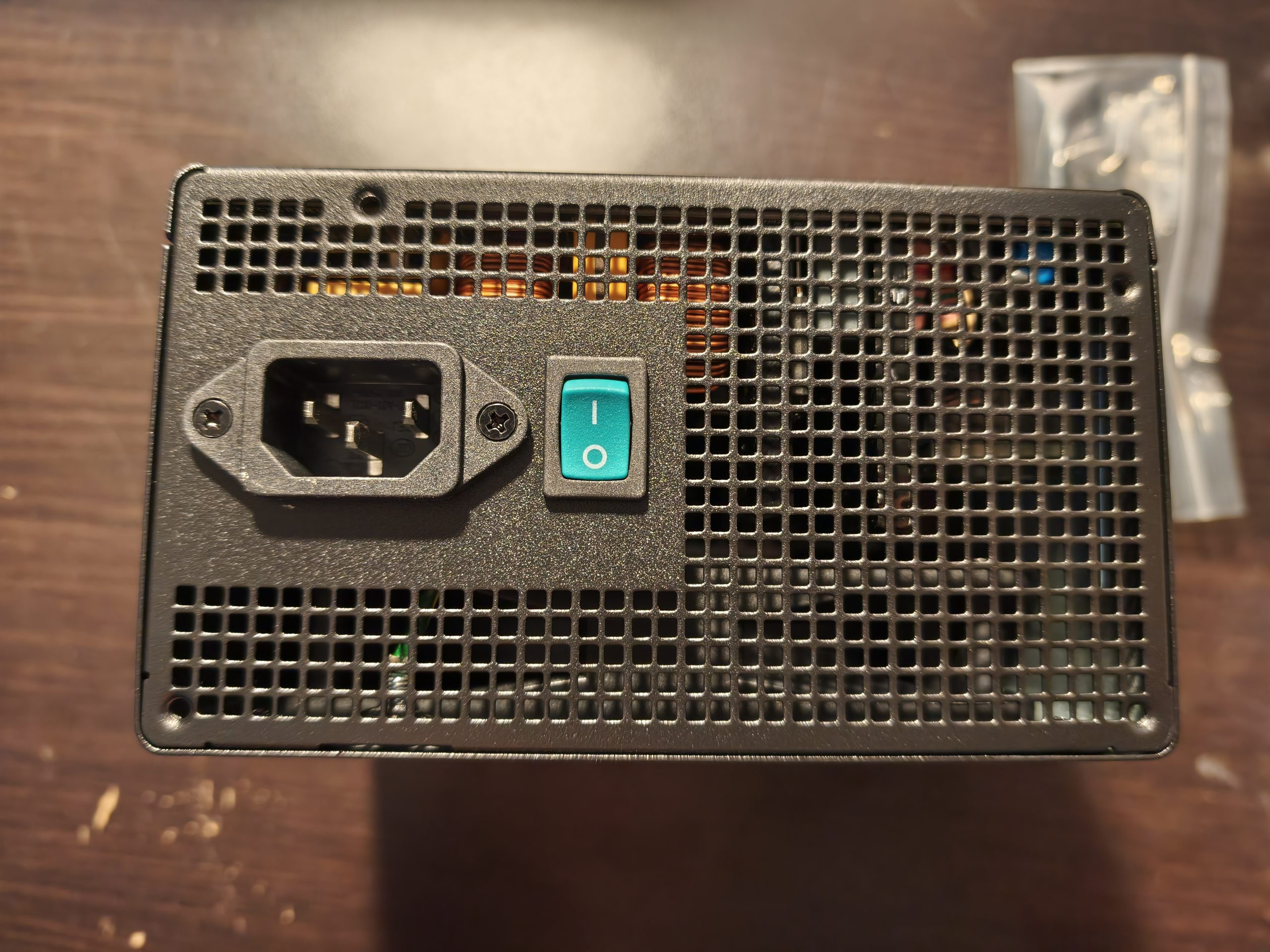

Külső kialakítás és kábelkészlet

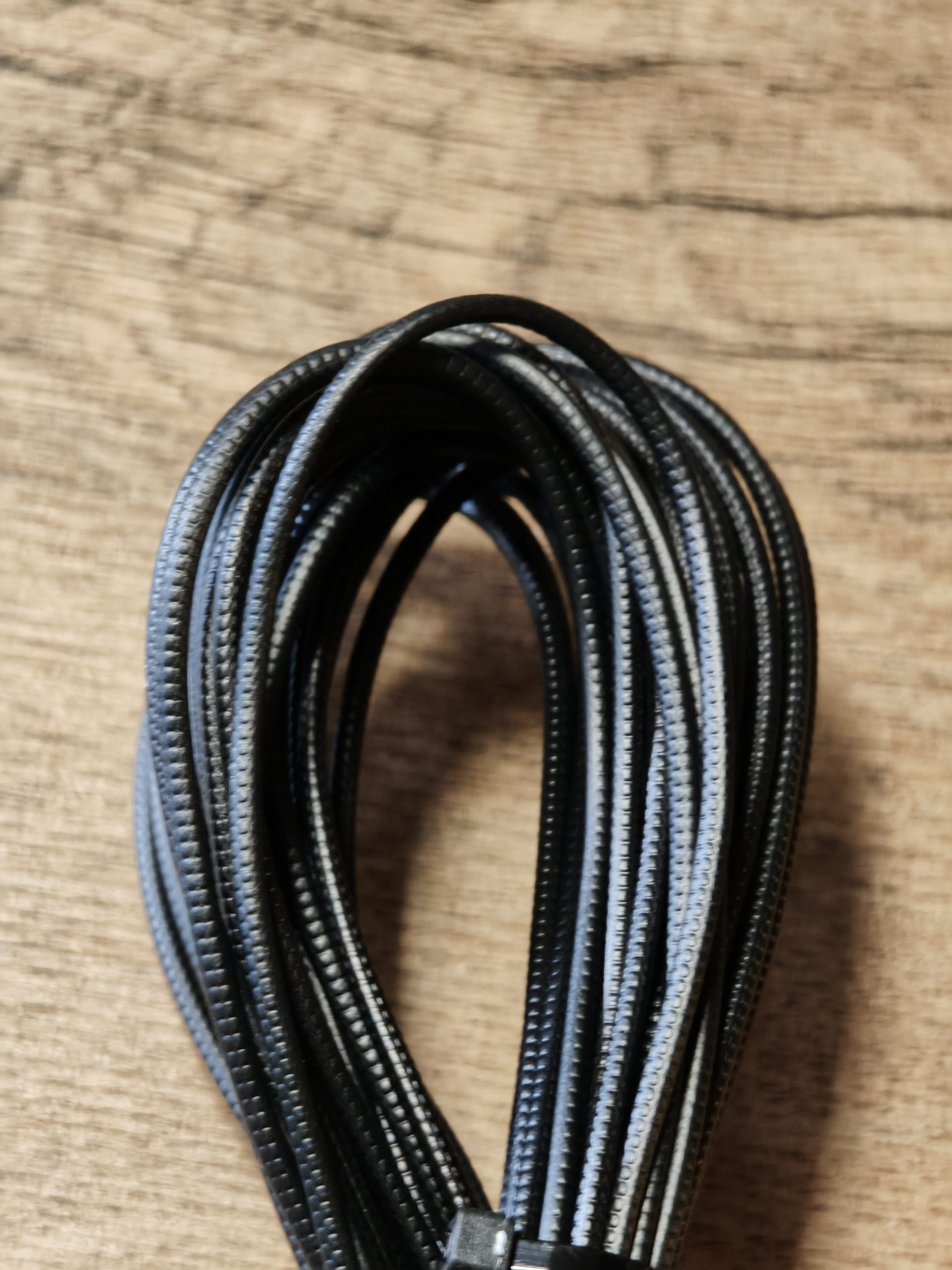

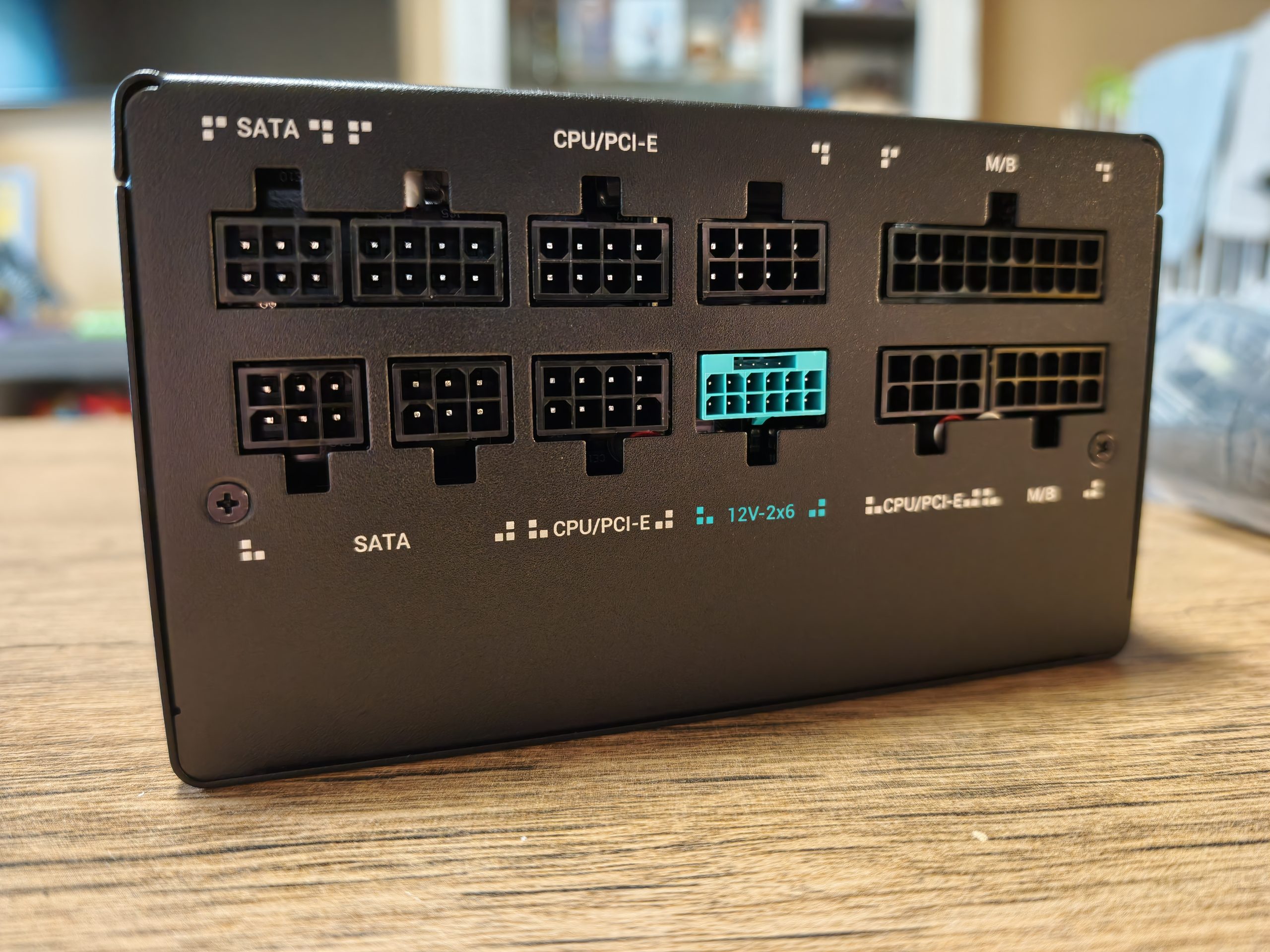

A ház rövid, a kábelek pedig teljesen leválaszthatók. Külön 12V-2×6 aljzatot kapunk a modern videokártyákhoz; a mellékelt 16 AWG vezetékes kábel érzékelési kódolása legfeljebb 600 wattos teljesítményosztályt jelez.

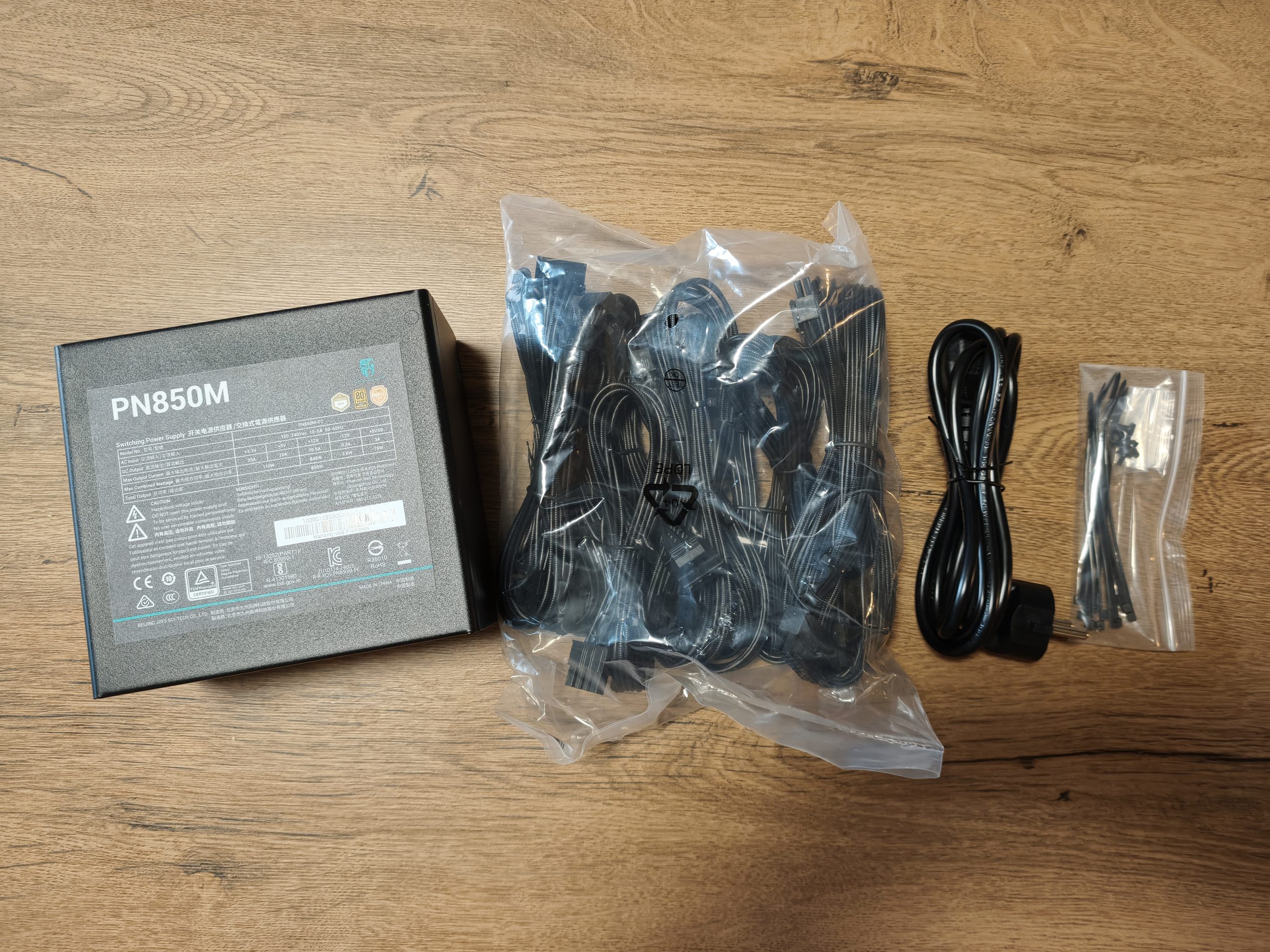

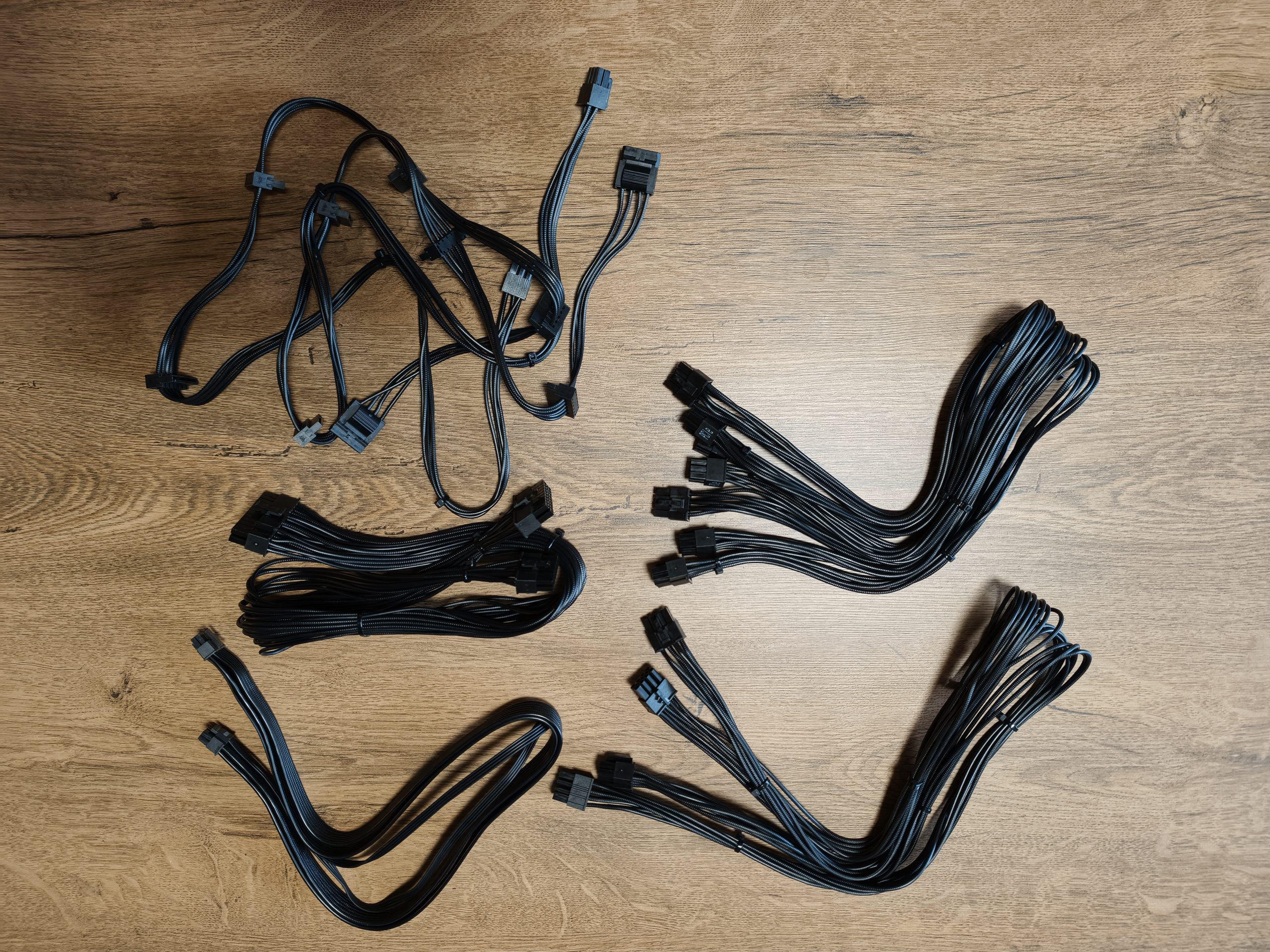

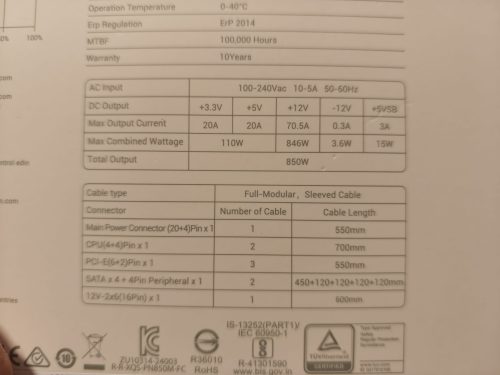

A dobozban a következő kábeleket és tartozékokat találtuk:
- 1 darab 24 pines alaplapi tápkábel
- 2 darab EPS/CPU tápkábel
- 3 darab 6+2 pines PCI Express tápkábel
- 1 darab 12V-2×6 kábel
- 2 darab, egyenként négy SATA- és egy Molex-csatlakozót kínáló kábelköteg
- hálózati kábel, rögzítőcsavarok és kábelkötegelők
A kábelkészlet egy erős videokártyás rendszerhez is elegendő, de önmagában a 850 wattos névleges teljesítmény nem jelenti azt, hogy minden csúcskonfigurációhoz ez az ideális választás: a processzor és a videokártya valós fogyasztását együtt kell nézni.
Rendezett belső, modern kapcsolás

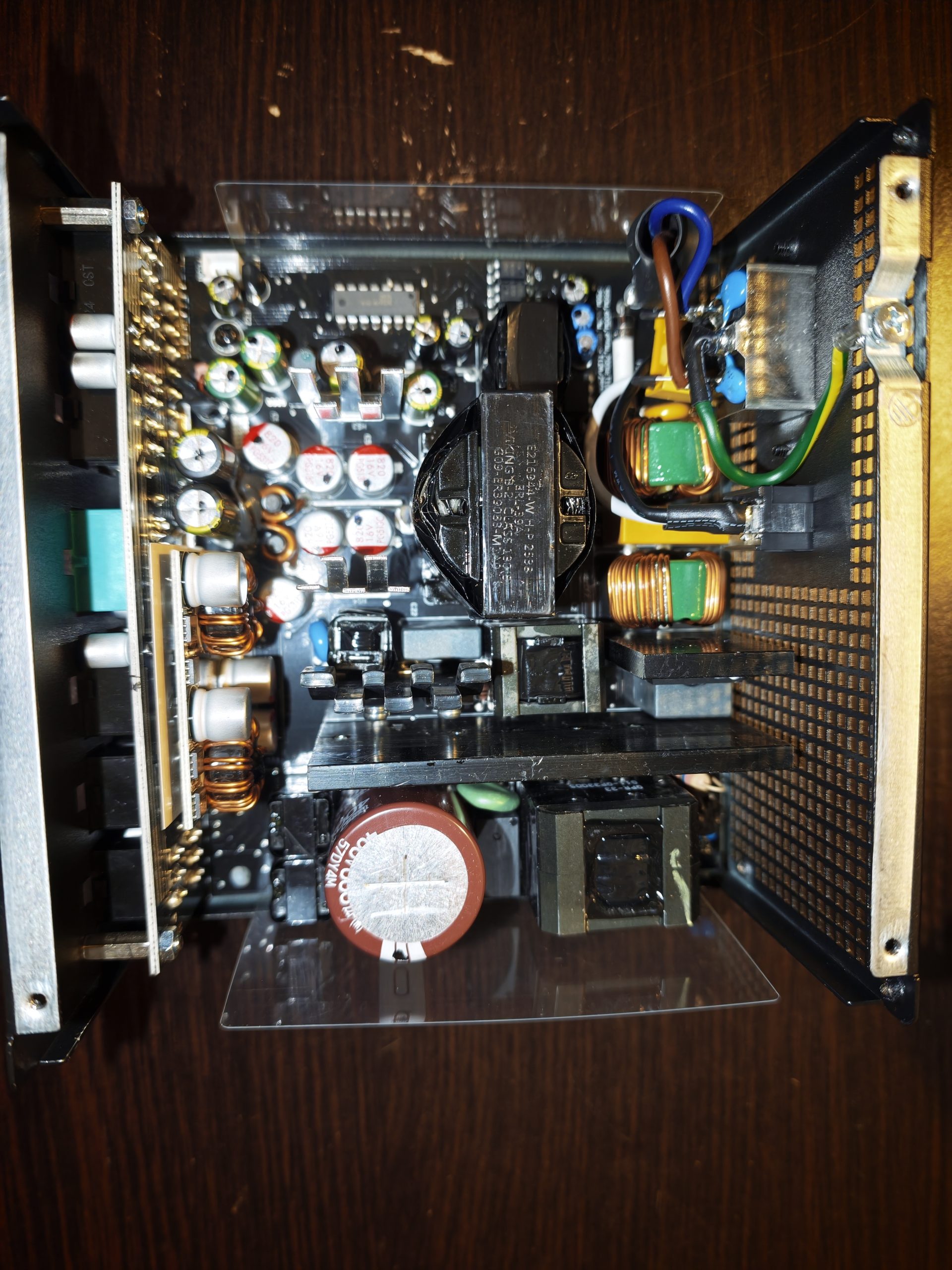

A PN850M belsejét megvizsgálva egy modern, a CWT (Channel Well Technology) által gyártott platform fogadott. A CWT a tápegységipar egyik legismertebb OEM gyártója, amely számos márka számára készít különböző kategóriájú tápegységeket. A DeepCool ehhez a modellhez egy korszerű LLC rezonáns topológiára épülő, DC-DC átalakítást alkalmazó platformot választott.
Japán kondenzátor a primer oldalon

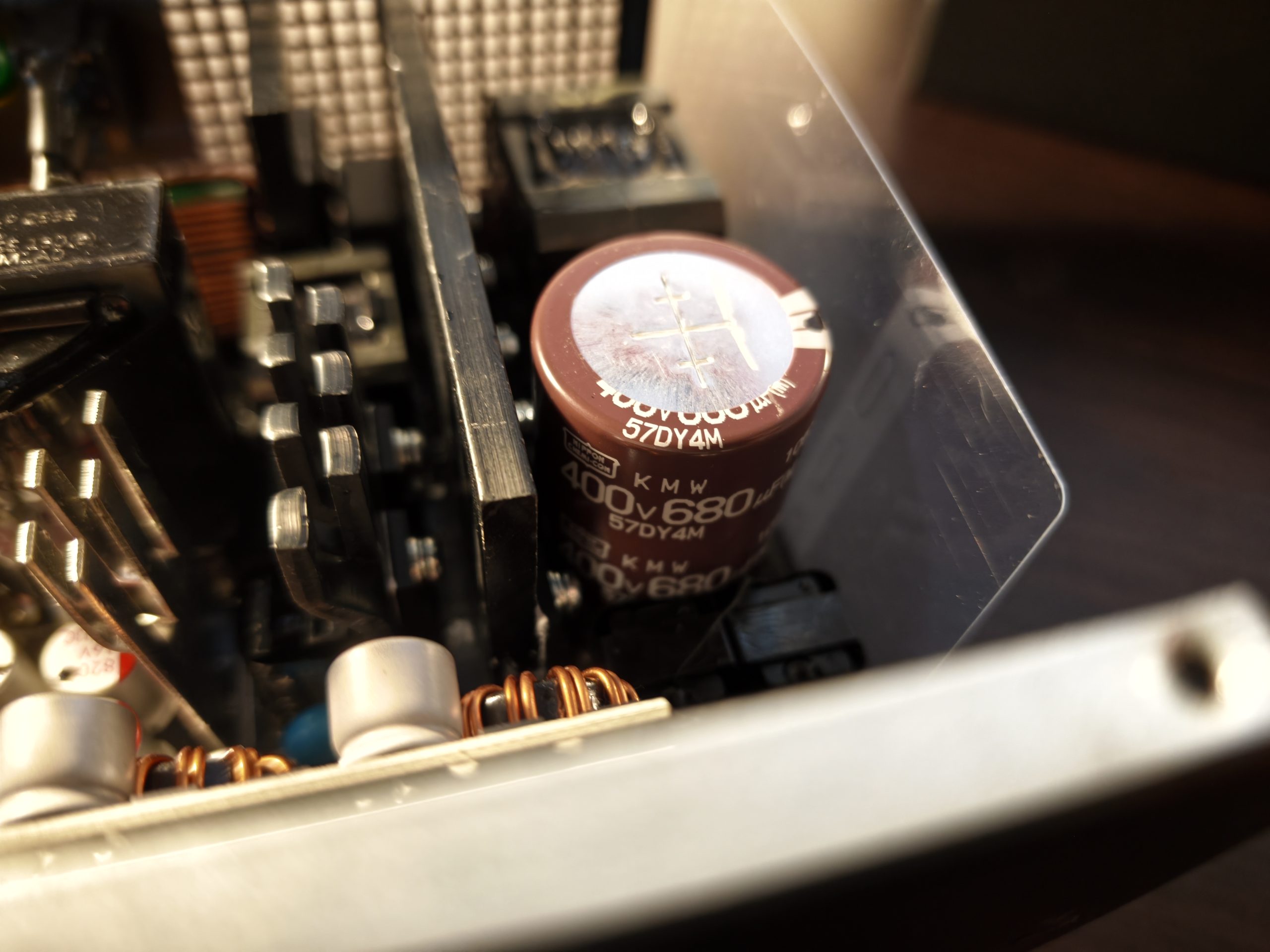

A primer oldali energiatároló kondenzátor egy 400 voltos, 680 mikrofarados, 105 Celsius-fokra hitelesített Nippon Chemi-Con KMW. Ez megfelel a DeepCool hivatalos adatlapján szereplő „japán főkondenzátor” megfogalmazásnak.
A kondenzátor névleges kapacitása önmagában nem mond el mindent a tápegység terhelés alatti viselkedéséről. Ehhez többek között tartási időt, feszültségszabályozást és hullámosságot is mérni kell.
ChengX és polimer kondenzátorok a szekunder oldalon

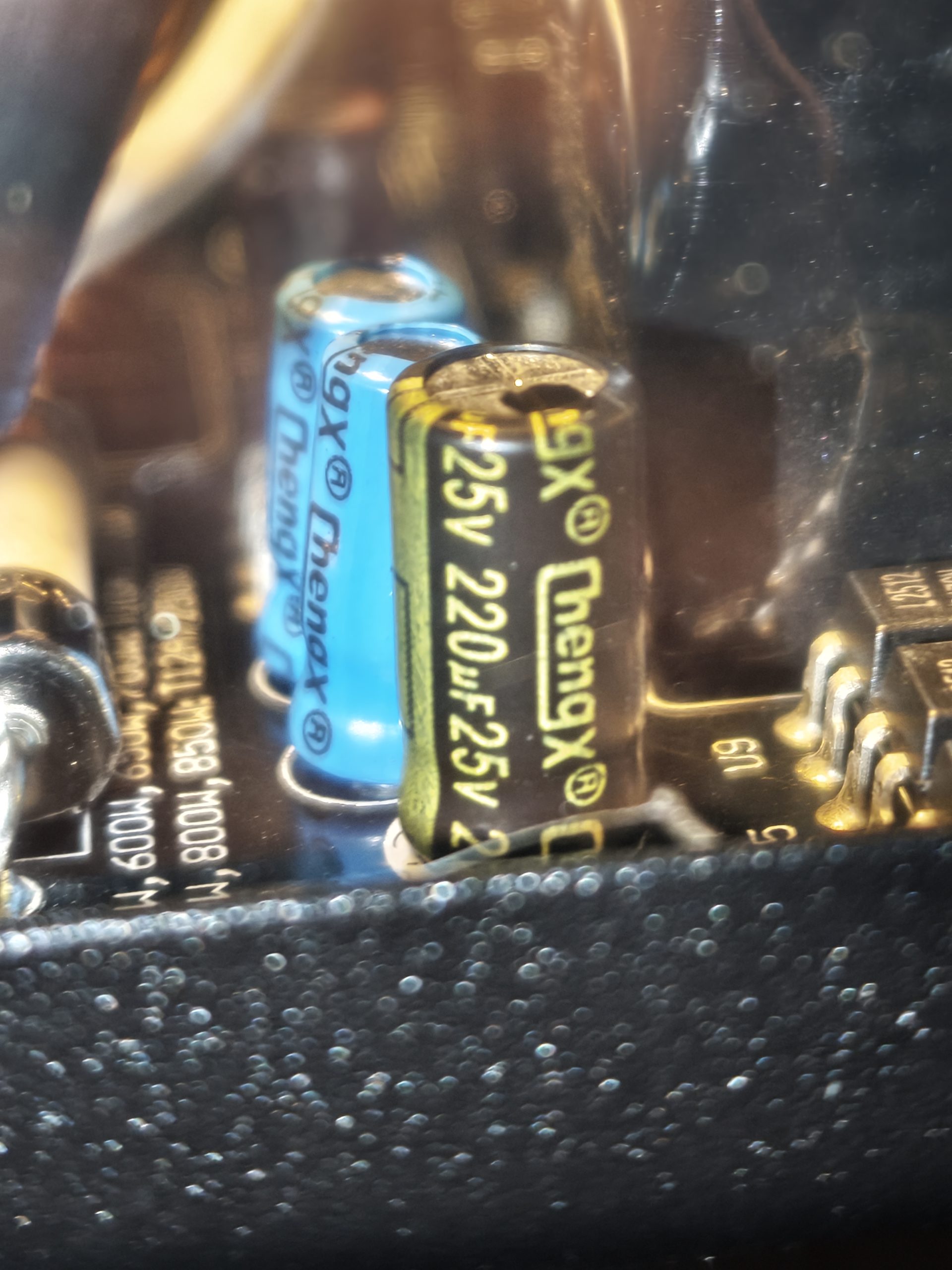

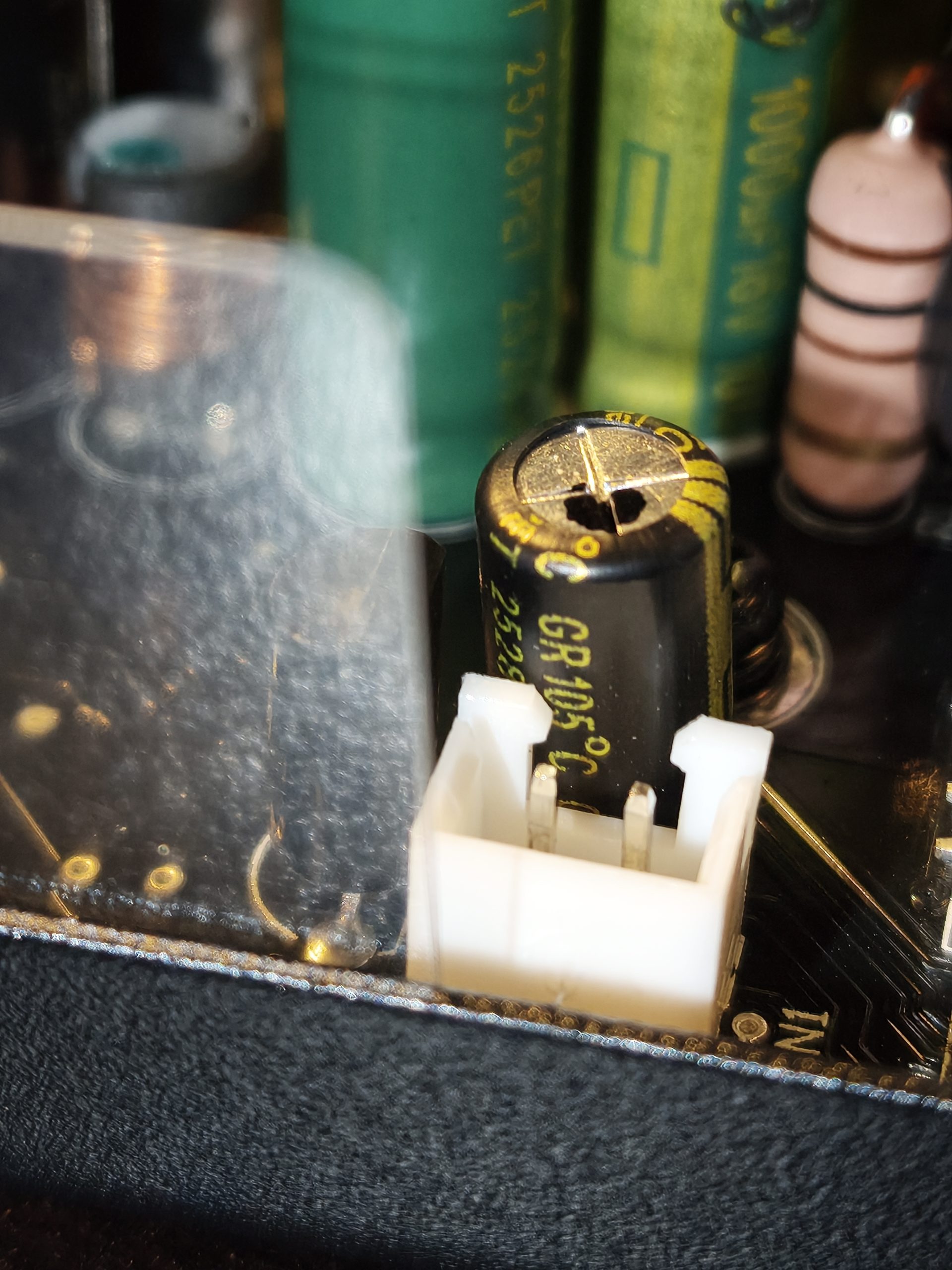

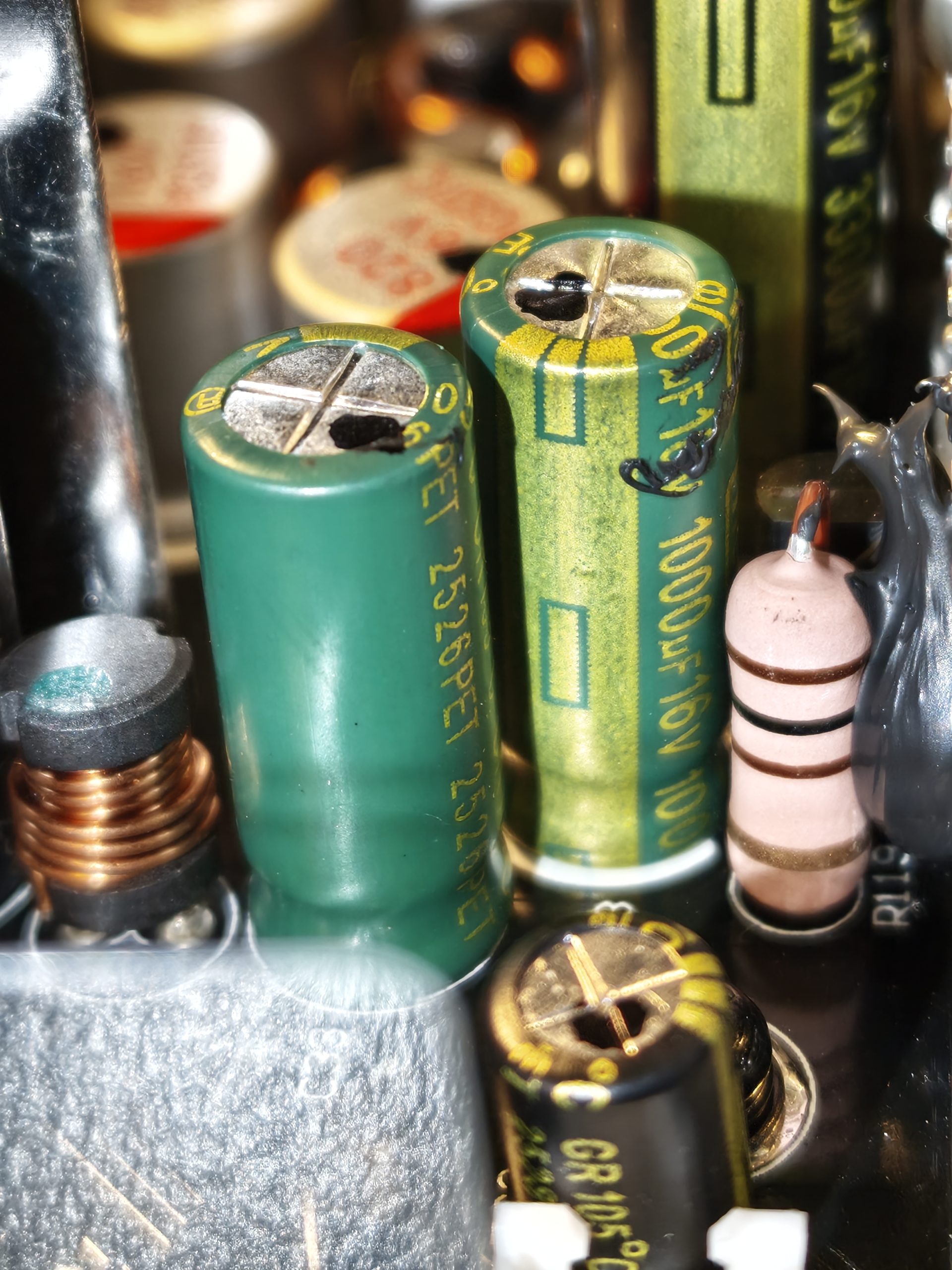

A szekunder oldalon ChengX GR sorozatú, 105 Celsius-fokos elektrolitkondenzátorok dolgoznak, mellettük több polimer kondenzátor is helyet kapott. A ChengX nem a prémium japán márkák közé tartozik, de pusztán a gyártó neve alapján nem lehet megbízhatósági ítéletet mondani; ehhez hosszabb használat és műszeres terheléses vizsgálat kellene.

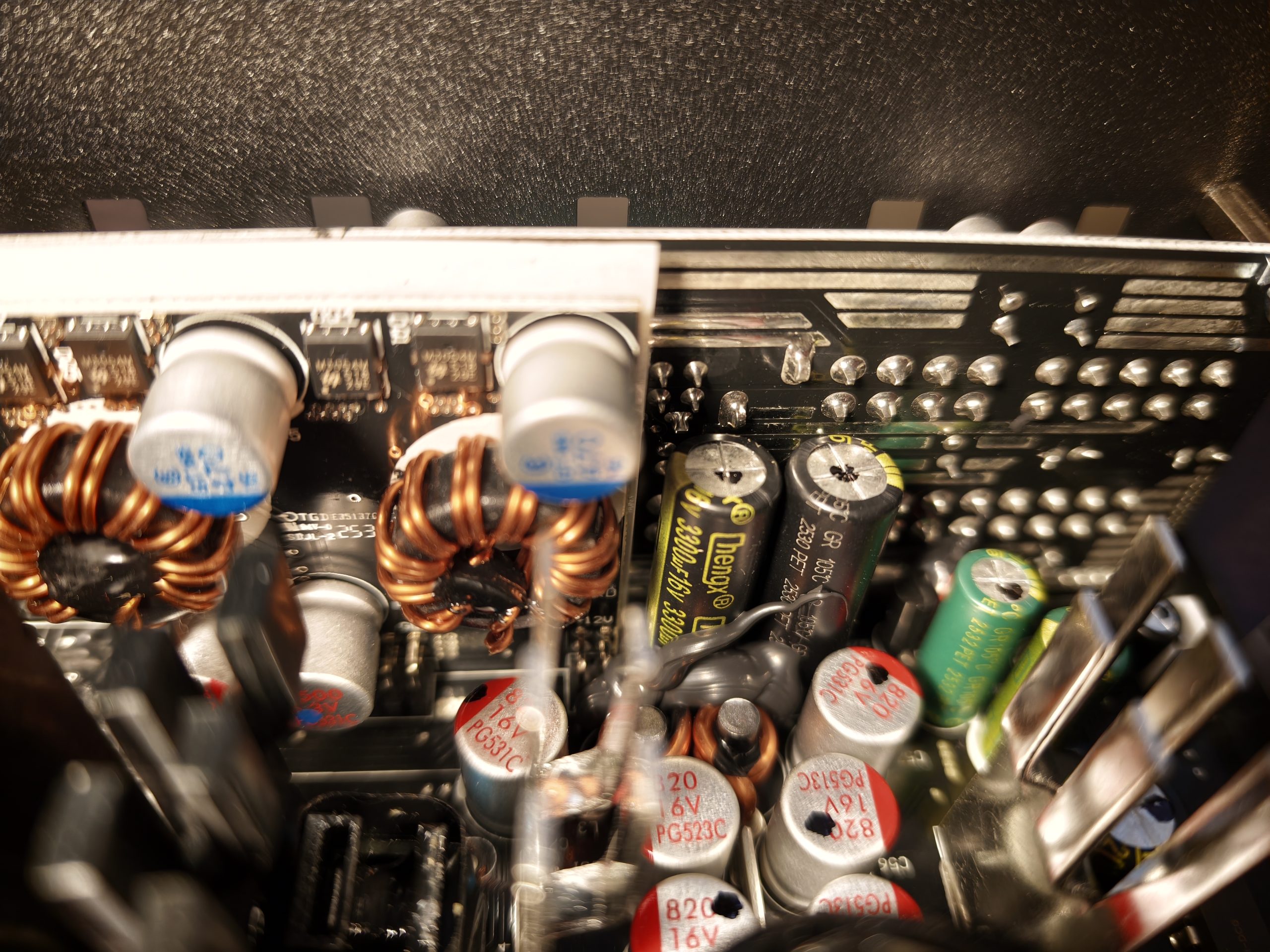

A látott elektrolitkondenzátorok között 3300 µF/16 V, 2200 µF/10 V, 1000 µF/16 V, 220 µF/25 V és 47 µF/50 V értékű darabok szerepeltek.
A DC-DC panel

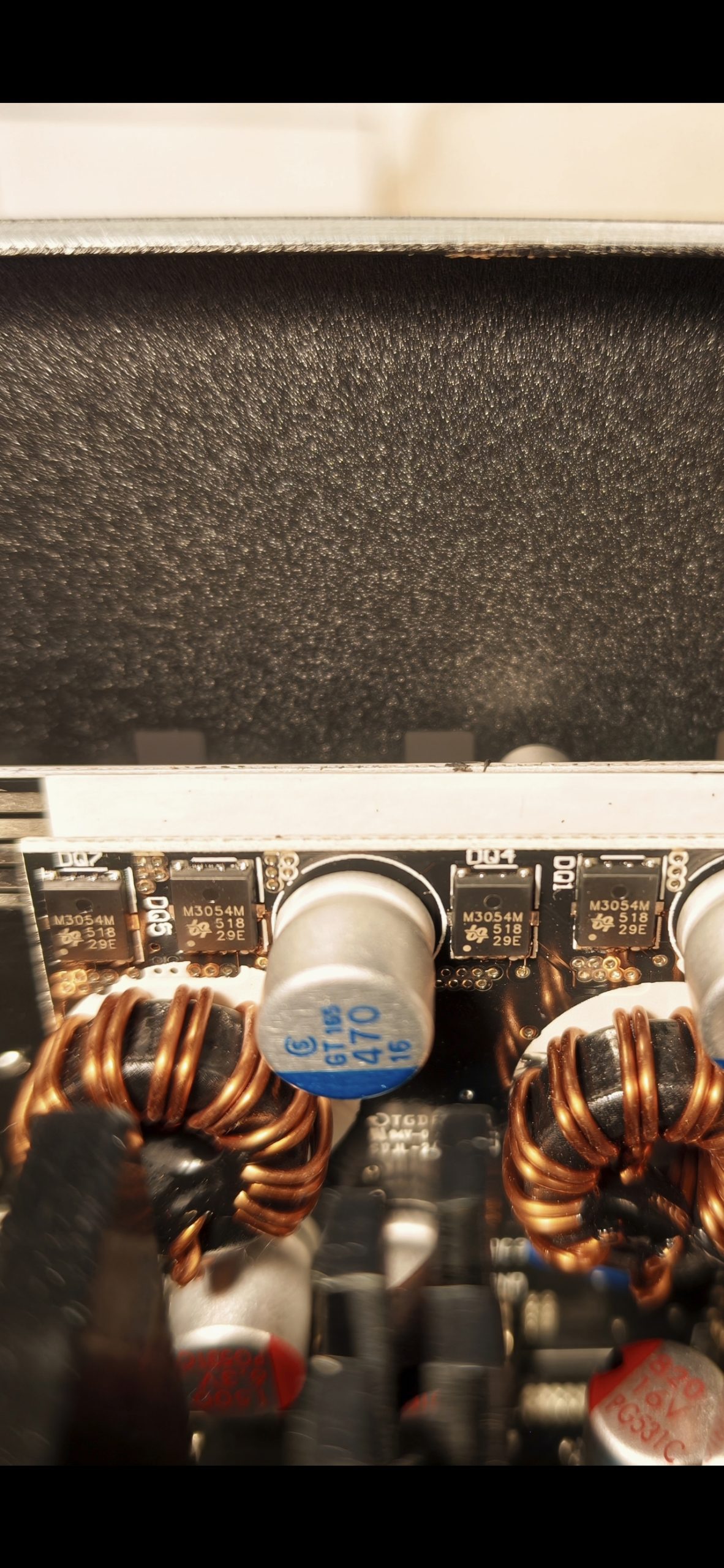

A DC-DC panelen négy M3054M MOSFET dolgozik; ez az áramkör a 12 voltos ágból állítja elő az 5 és 3,3 voltos kimeneteket.

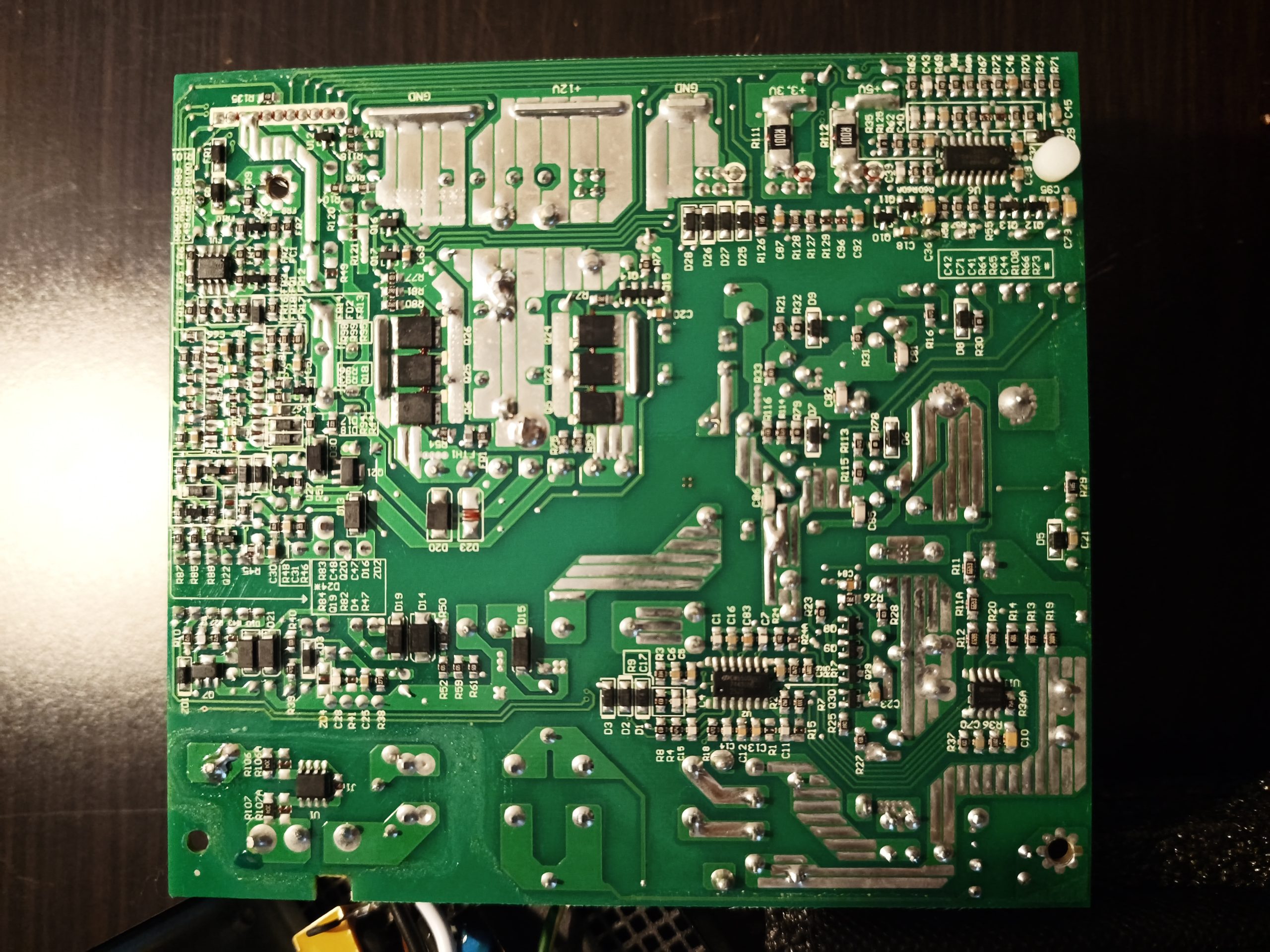

A 12 voltos szinkron egyenirányító MOSFET-eket a saját fotóink alapján nem azonosítottuk biztosan, ezért ezek típusára nem teszünk külön állítást. A nyomtatott áramköri lap forrasztási oldala ettől függetlenül rendezett képet mutat.
A hűtés és a ventilátor

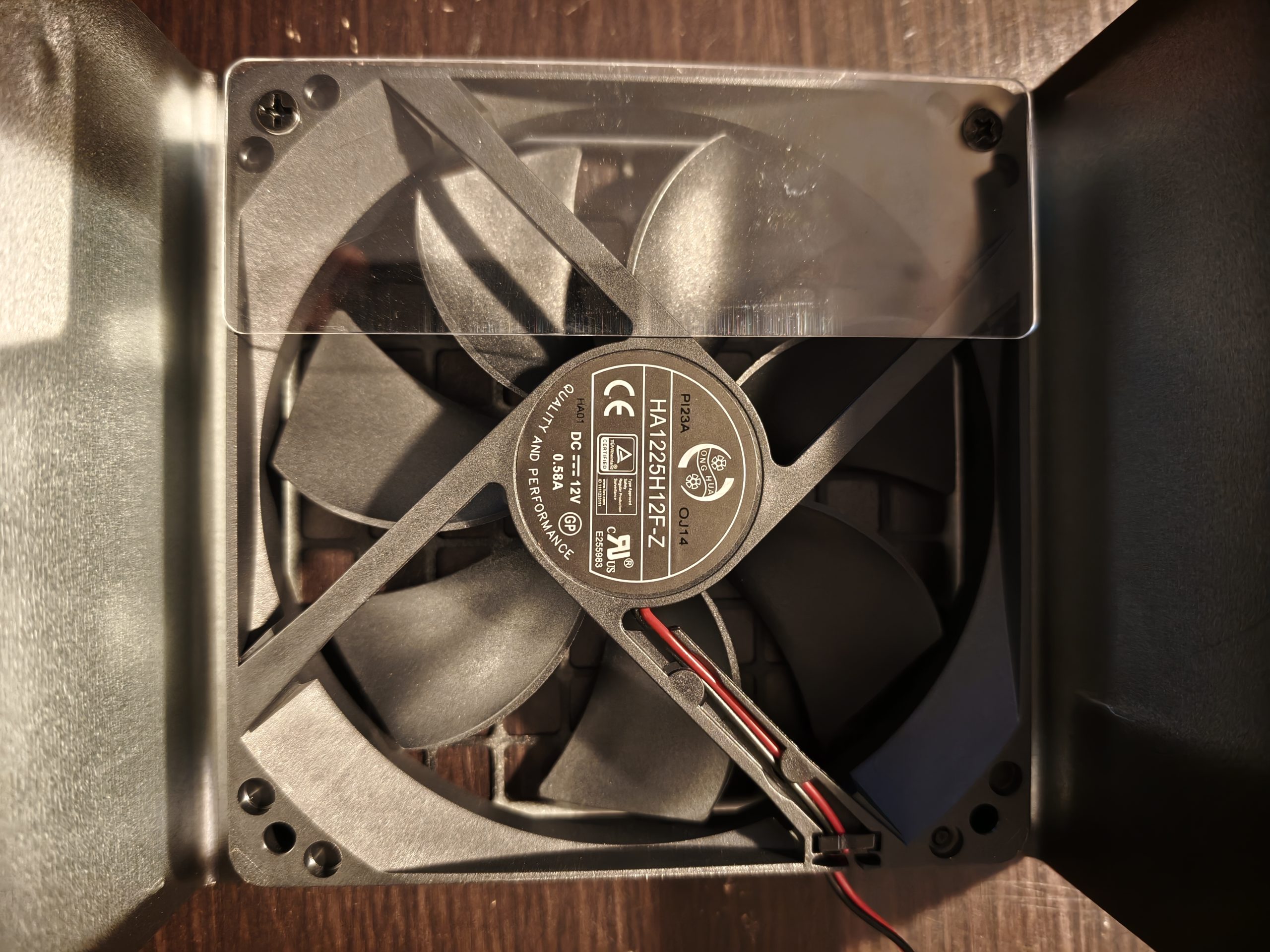

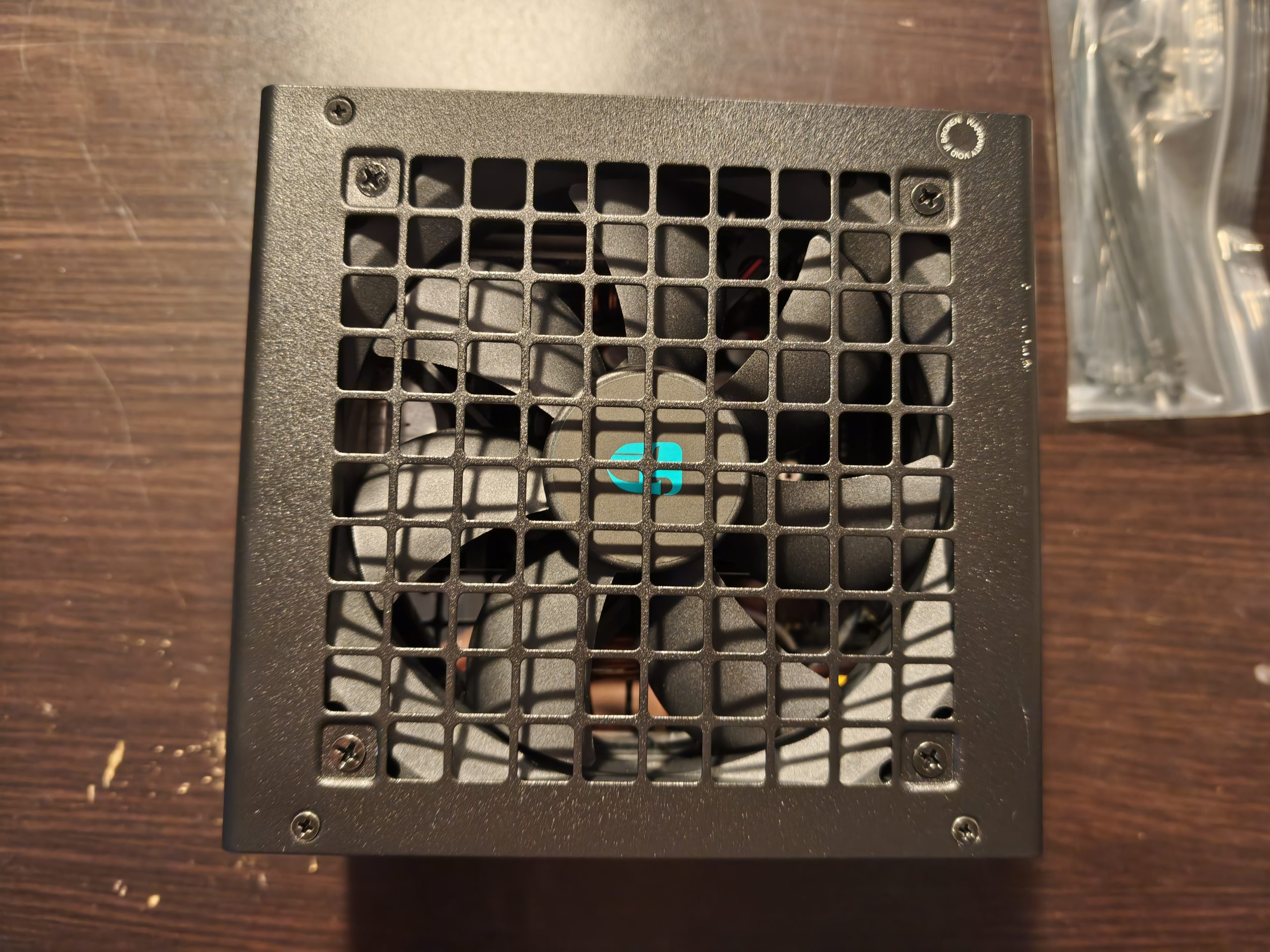

A nálunk járt példányban egy Hong Hua HA1225H12F-Z jelölésű, 120 milliméteres, 12 voltos és 0,58 amperes ventilátor dolgozik. A DeepCool adatlapja FDB csapágyazást ad meg, és ugyanezt a ventilátortípust más tápegységeknél is FDB-ként dokumentálták.

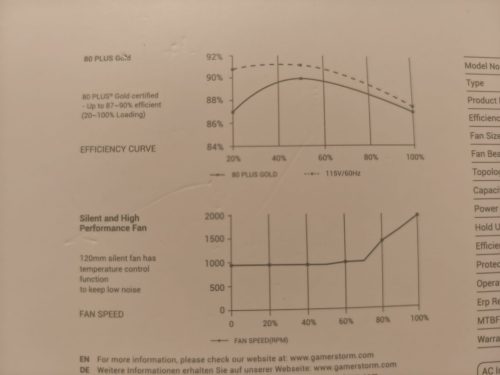

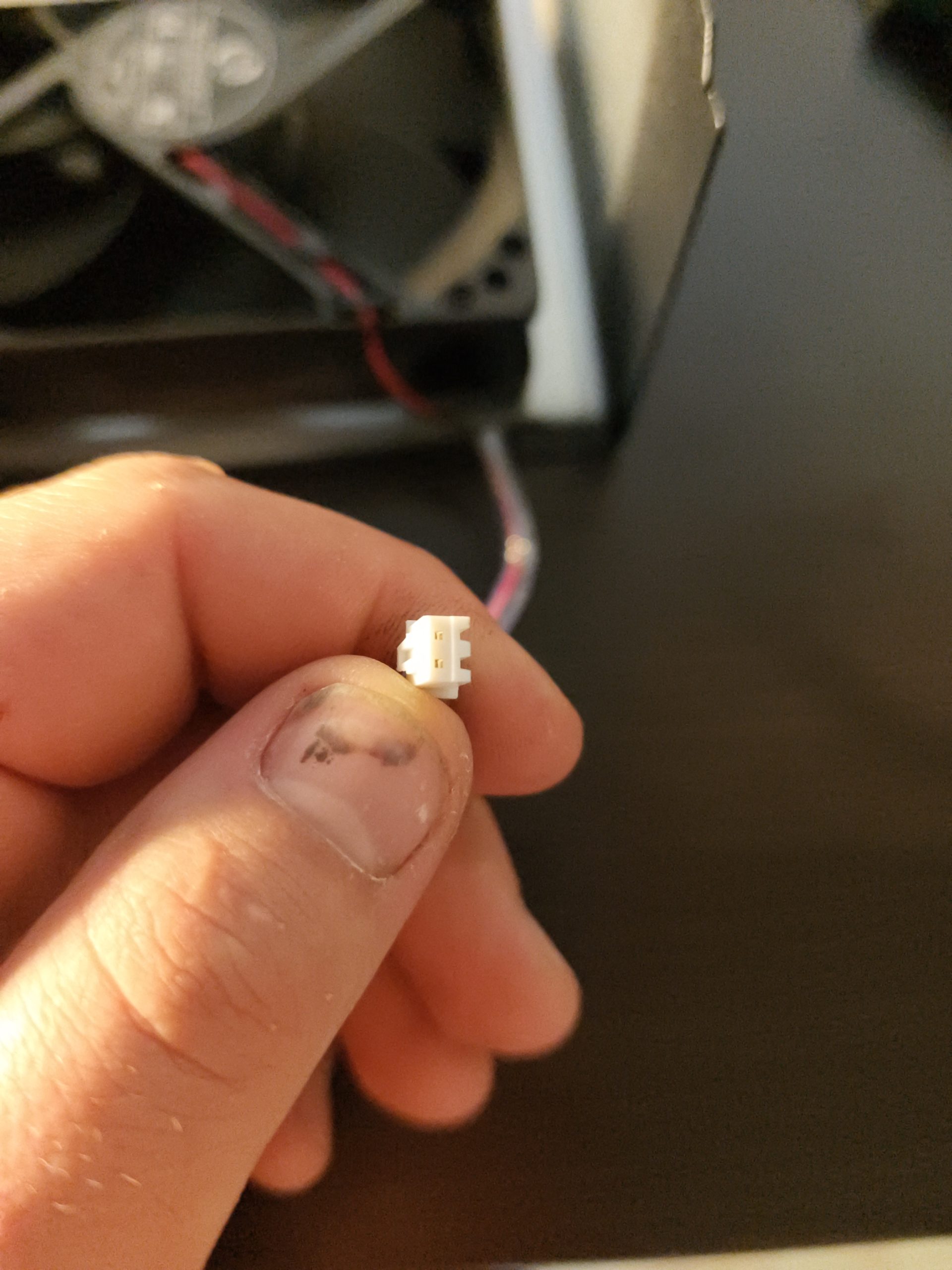

A ventilátor két vezetéken kapcsolódik a vezérléshez, tehát nincs külön fordulatszám-visszajelzés; a szabályozás a tápfeszültség változtatásával történik. A doboz diagramja szerint a fordulatszám a terheléssel emelkedik, félpasszív üzemmód nincs.
Mit mutatott a Dr. Power III?

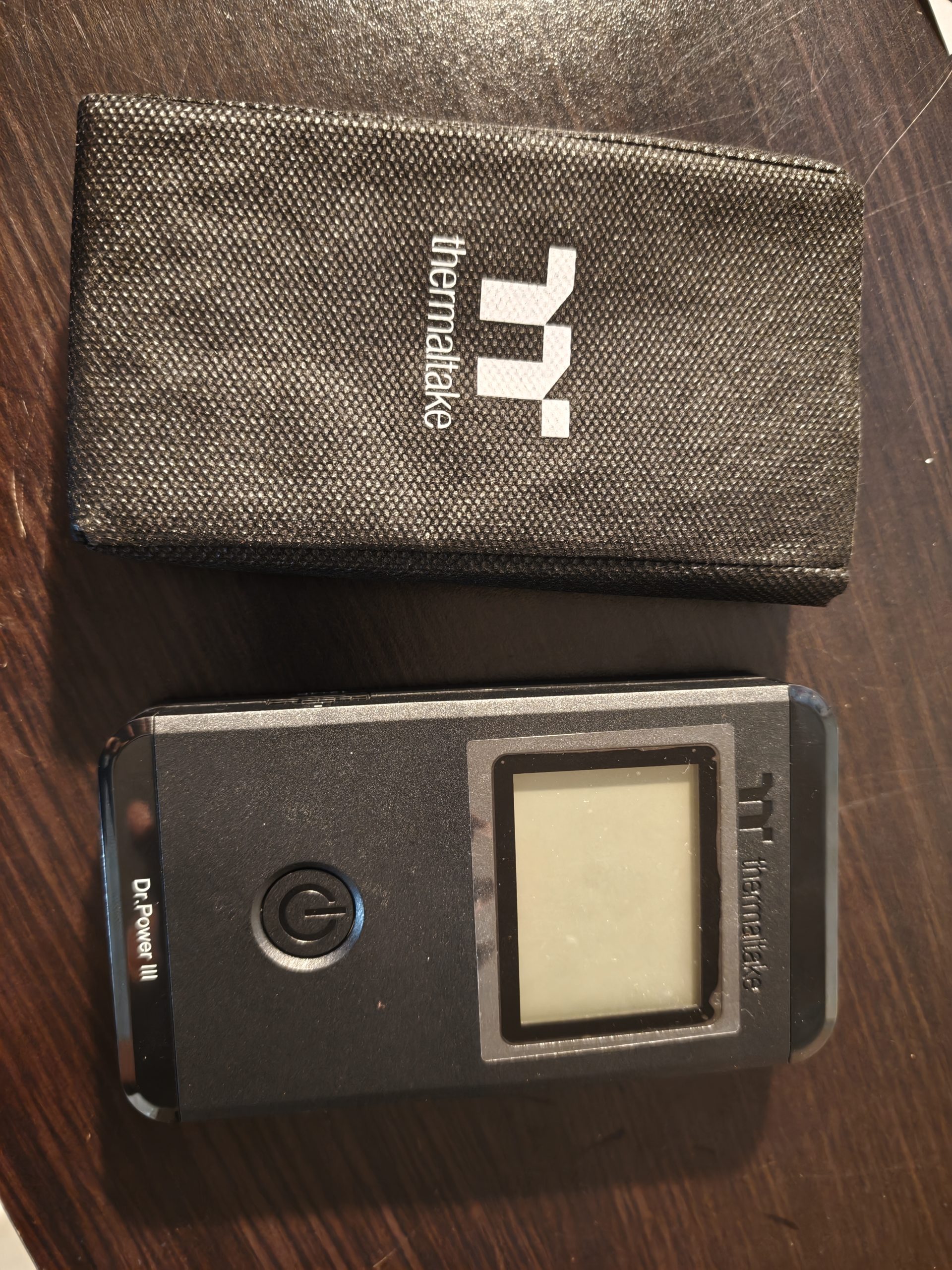

A Thermaltake Dr. Power III nem műterhelés, ezért nem mér hatásfokot, terhelés alatti feszültségesést, tranziens viselkedést vagy kimeneti hullámosságot. Arra használható, hogy ellenőrizzük az alapvető kimeneti feszültségeket, a Power Good jel időzítését és a kábelek bekötését.

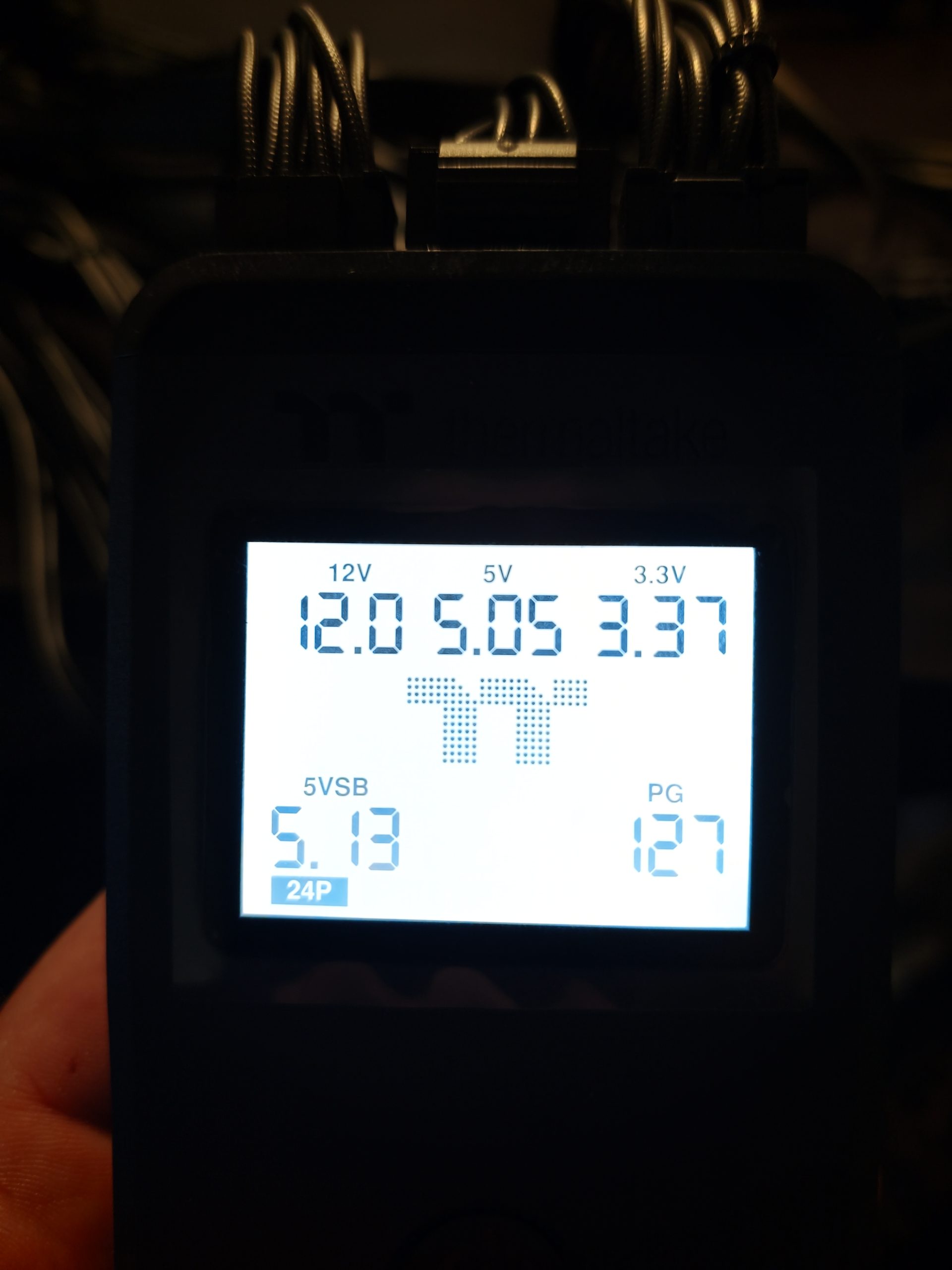

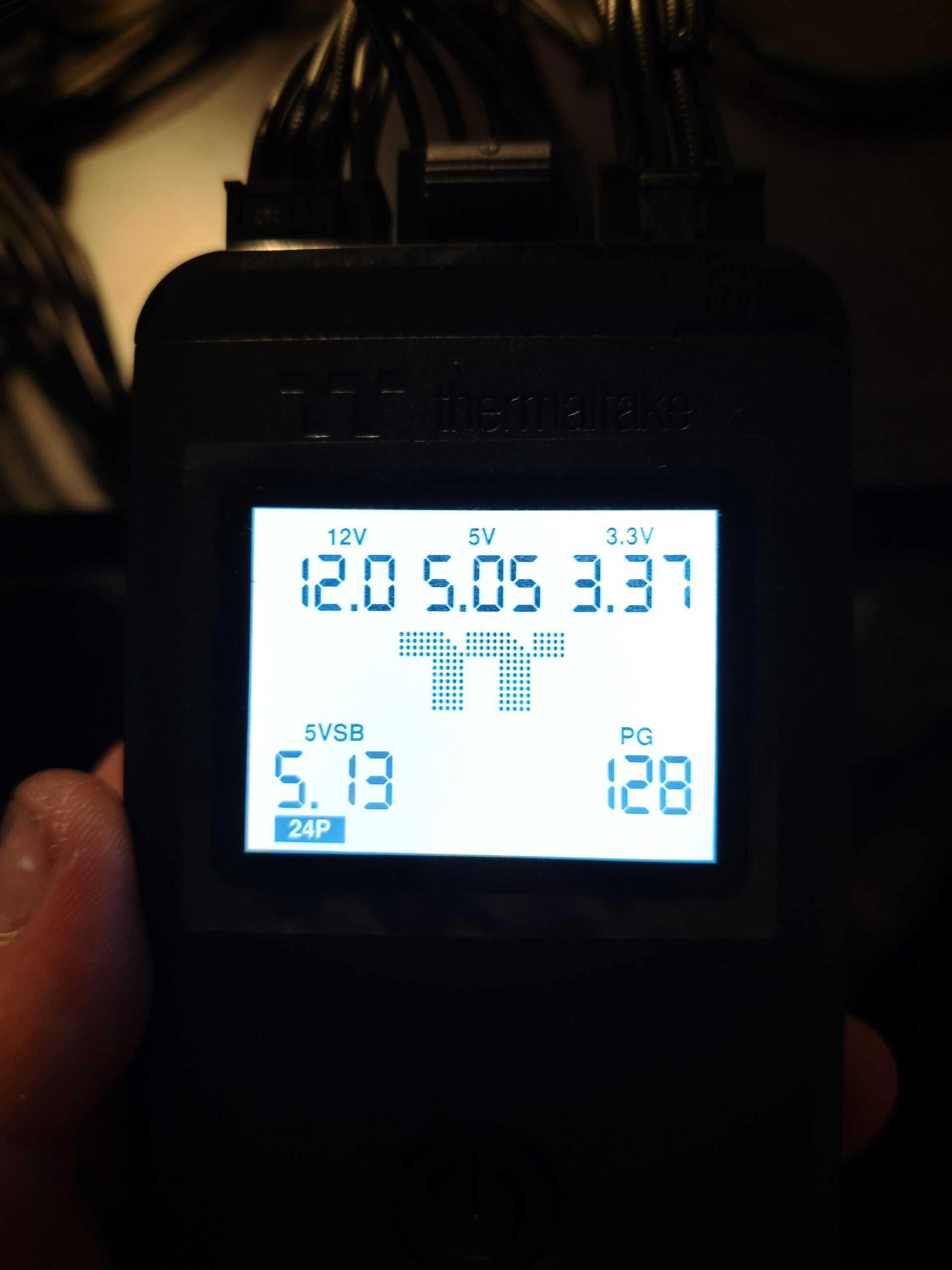

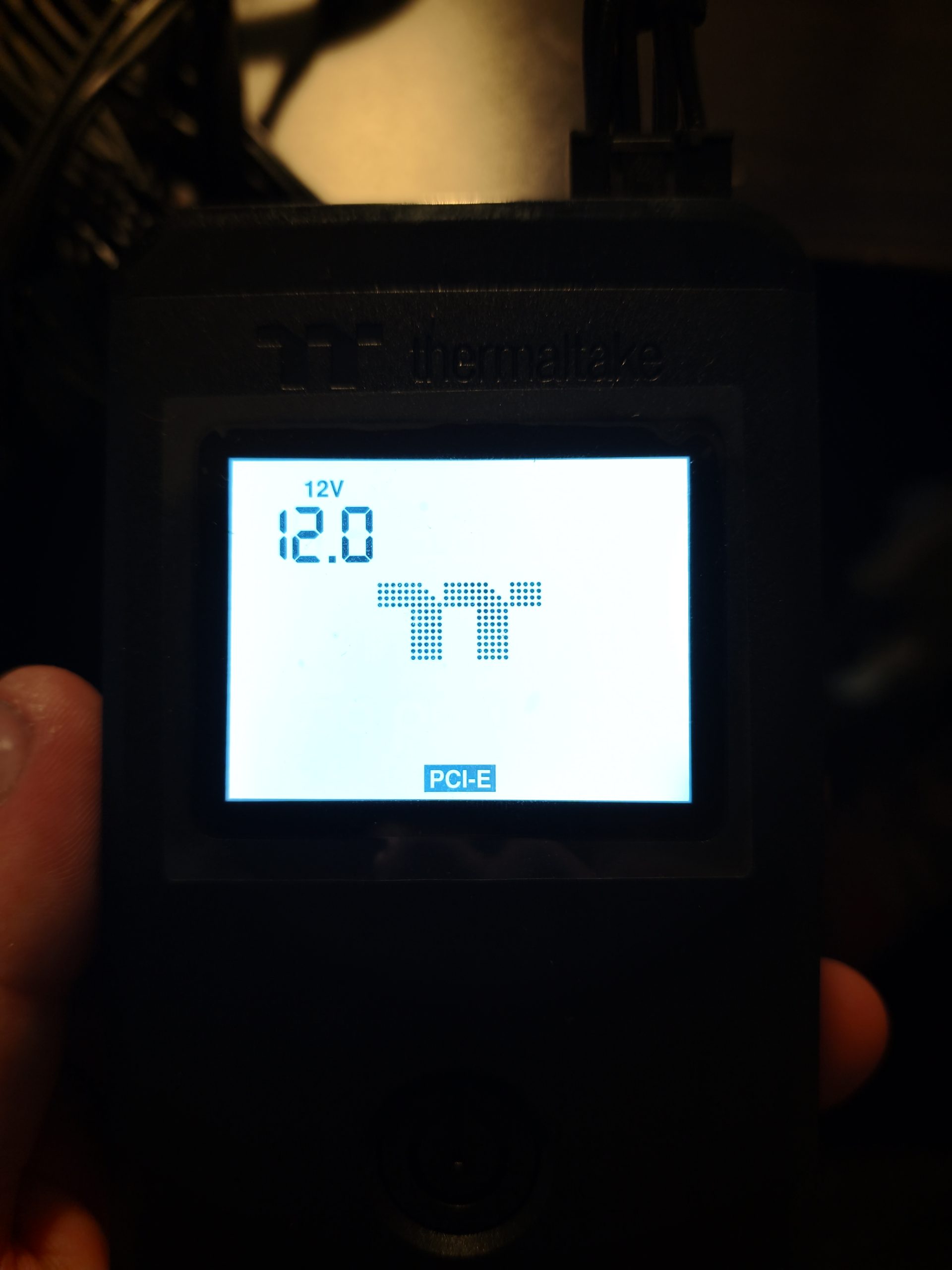

A 24 pines csatlakozón 12,0 V, 5,05 V, 3,37 V és 5,13 V értékeket láttunk, a Power Good jel pedig 127–128 ms körül alakult. Ezek az értékek a névleges ATX-tűréseken belül vannak, és a PG-idő is belefér a DeepCool által megadott 100–150 ms-os tartományba.

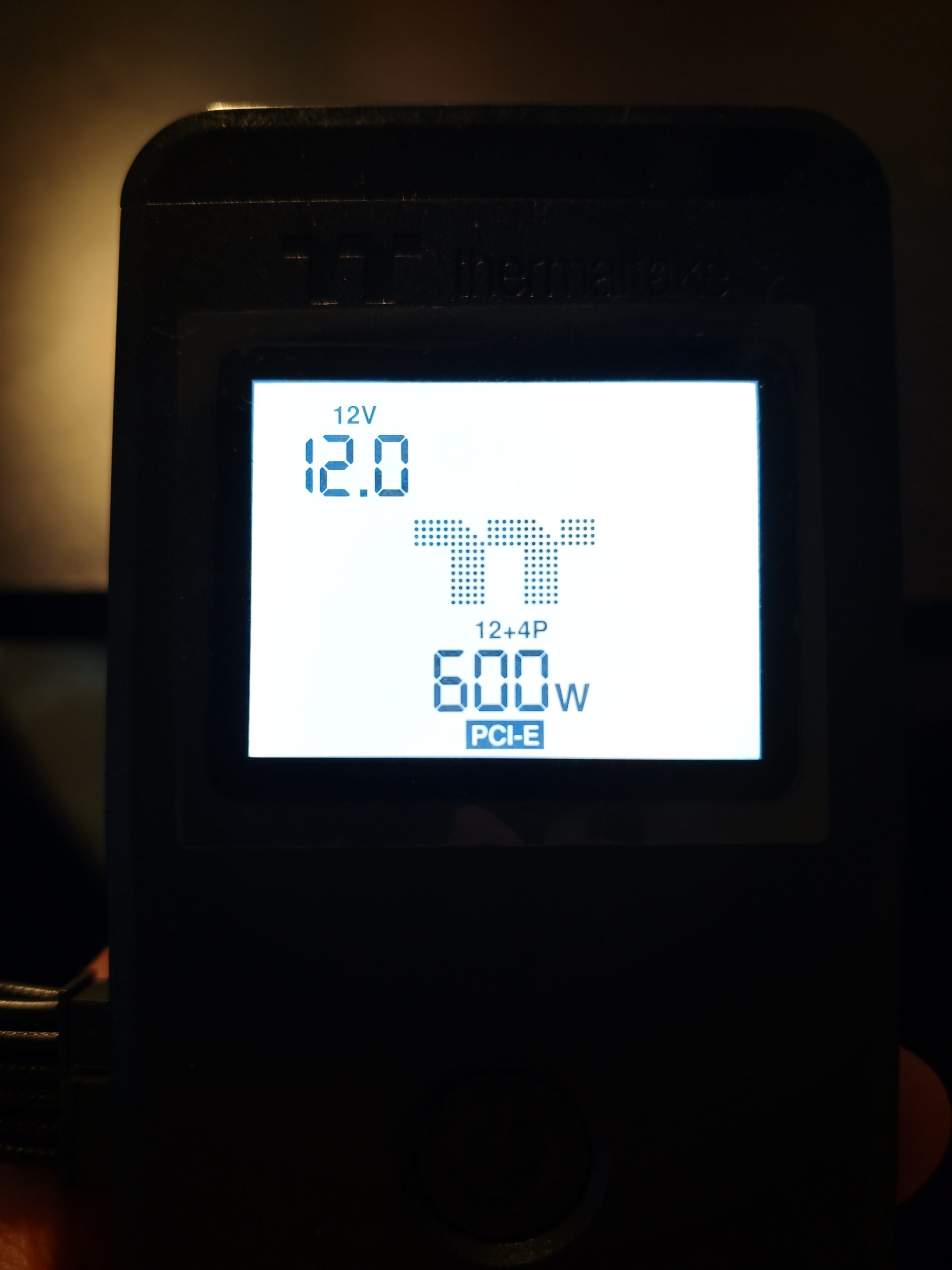

A műszer a 12V-2×6 kábelt 600 wattosként azonosította. Ez az érzékelőtüskék bekötését igazolja, nem azt, hogy a kábel vagy a tápegység terhelés alatt ténylegesen leadott 600 wattot. Ehhez szabályozható műterhelés és hőmérsékletmérés kellene.
Értékelés
A PN850M belseje alapján átgondolt, korszerű tápegység. A teljes hidas LLC kapcsolás, a DC-DC panel, a japán primer kondenzátor és a tízéves garancia jó alapot ad.
A kompromisszum a szekunder oldali ChengX kondenzátorkészlet, valamint az, hogy a saját eszközeinkkel nem tudtunk teljes terheléses, ripple- és zajmérést végezni. A Dr. Power III alapján hibás bekötést vagy kirívó üresjárati feszültséget nem találtunk, ennél többet azonban nem lenne korrekt ráolvasni a mérésre.
Előnyök
- ATX 3.1 és PCIe 5.1 támogatás, natív 12V-2×6 csatlakozóval
- teljesen moduláris
- 80 Plus Gold hatásfok-besorolás
- japán Nippon Chemi-Con primer kondenzátor
- rendezett belső felépítés és tízéves korlátozott garancia
Korlátok és kompromisszumok
- ChengX elektrolitkondenzátorok a szekunder oldalon
- nincs félpasszív ventilátoros üzem
- a saját vizsgálat nem tartalmazott műterheléses hatásfok-, ripple- vagy zajmérés
